Thông Số Kỹ Thuật
Chủng loại
Cáp quang ADSS singlemode
Dung lượng
08Fo đến 96Fo
Khoảng vượt cáp
từ 100M đến 900M ( KV100-KV900)
Chất liệu
Vỏ nhựa HDPE màu đen, bên trong có lớp sợi Aramid bảo vệ chống va đập, chịu lực kéo
Sợi fiber
G652D single mode 9/125
Mã sản phẩm
ADSS -xxFO- xxM
Hãng, xuất xứ
VinaCAP, M3, Postef - xuất xứ: Việt Nam

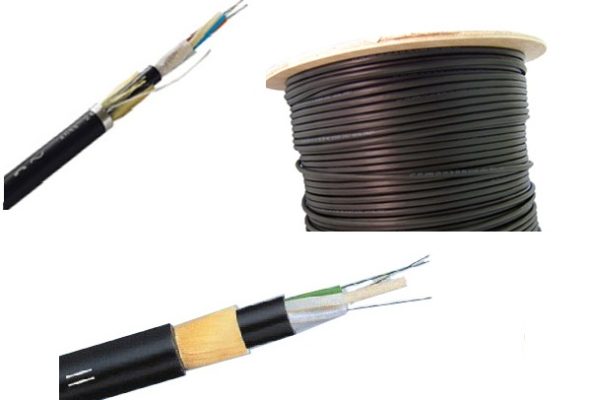

Cáp quang ADSS-Singlemode các loại khoảng vượt 100-900M
Giá: Liên hệ

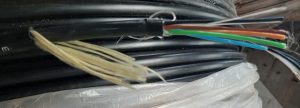

CÁP QUANG ADSS các khoảng vượt KV100-900
– Khoảng vượt 100M đến 900M
– Có Chứng chỉ của hãng.
– Sợi quang Single mode, ống lỏng, nhựa PBT
– Gia cường trung tâm phi kim loại FRP
– Lớp nhựa HDPE trong (≈1mm)
– Dạng 1 lớp nhựa hoặc 2 lớp nhựa
– Có giáp chống gặm nhấm hoặc không
Ms Huyền - 038.456.1346- Đảm bảo hàng chính hãng, đầy đủ CO, CQ
- Miễn phí đổi trả khi hàng lỗi từ nhà sản xuất
- Giải quyết mọi thông tin và đáp ứng mọi nhu cầu
Cáp thông tin sợi cáp quang ADSS của Công ty Viễn thông VinaNET sử dụng sợi quang đơn mode, được đặt trong ống lỏng, được nhồi dầu chống ẩm chuyên dùng, màng ngăn ẩm, 02 lớp vỏ bảo vệ bằng nhựa PE, lớp gia cường bằng sợi aramid. Cáp có dung lượng từ 4 sợi đến 96 sợi quang (FO), khoảng vượt từ 100 đến 900 m. Các loại cáp của VinaNET phân phối hoàn toàn phù hợp với các tiêu chuẩn phổ biến quốc tế IEC, EIA, ASTM, tiêu chuấn cấp quốc gia TCVN, tiêu chuẩn ngành TCN hoặc các tiêu chuẩn của khách hàng… Các vật tư / vật liệu chính được sử dụng để sản xuất cáp quang có chất lượng cao được tiêu chuẩn hóa như ITU, IEC, ASTM, ICEA …, được sản xuất từ các hãng nổi tiếng trên thế giới hoặc từ nước có nền công nghiệp hiện đại như G7, EU.
Giới thiệu chung Cáp quang ADSS của VinaNET phân phối với tiêu chuẩn cao, sử dụng an toàn chất lượng và
– Sợi quang đơn mode đặt trong ống lỏng được làm từ vật liệu nhựa PBT có độ bền cơ tính cao.
– Ống lỏng được làm đầy bằng hợp chất điền đầy đặc biệt nhằm chống xâm nhập của nước.
– Cáp ADSS được cố định bằng TREO hoặc NÉO cáp
- Sợi gia cường trung tâm phi kim loại được làm từ vật liệu FRP (Fiber Feinfoced Plastic)
- Lõi cáp được bọc 1 lớp sợi Aramid để tăng cường chịu lực.
- Lớp nhựa HDPE trong (≈1mm) sau đó là lớp sợi tổng hợp Aramid tăng cường chịu lực tương ứng với khoảng vượt yêu cầu, ngoài cùng là lớp bảo vệ nhựa HDPE.
- Cáp ADSS tự treo phi kim loại hoàn toàn có dung lượng lên đến 144FO, khoảng vượt 300 mét.
Cáp sử dụng treo trên đường điện lực điện áp lên đến 250KV

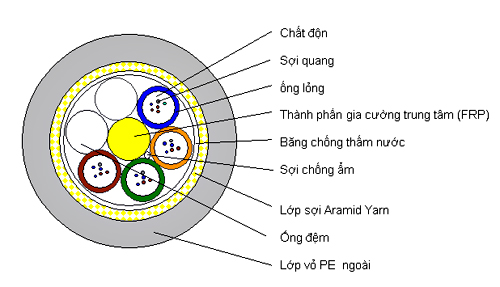

Thành phần chi tiết của cáp quang ADSS
Với sợi quang của cáp quang ADSS: Sợi quang được dùng là loại sợi đơn mode G.652D, chiết suất bậc. Bên ngoài sợi quang được phủ màu (mã hóa) theo tiêu chuẩn TIA/EIA – 598 – A. Lớp vỏ sơ cấp cũng như mực màu phủ ngoài sợi quang sử dụng vật liệu chống ảnh hưởng của tia cực tím (chất acrylate), giảm thiểu tác động của môi trường bên ngoài và bền theo thời gian. Khi thực hiện hàn nối lớp vỏ sơ cấp dễ dàng được tuốt ra bằng các thiết bị chuyên dùng, không cần sử dụng hóa chất và không ảnh hưởng đến sợi.Các thông số tiêu chuẩn của sợi quang được quy định cụ thể trong mục 3. Cáp sử dụng sợi quang của hãng Fujikura hoặc Sumitomo được sản xuất tại Nhật bản hoặc Corning của Mỹ. Luật mã hóa màu của sợi quang trong cùng 1 ống đệm lỏng được quy định theo bảng sau
| Số thứ tự sợi quang trong ống lỏng | Mã mầu sợi quang | Số thứ tự sợi quang trong ống lỏng | Mã mầu sợi quang |
| 1 | Xanh dương (Blue) | 7 | Đỏ (Red) |
| 2 | Cam (Orange) | 8 | Đen (Black) |
| 3 | Xanh lá (Green) | 9 | Vàng (Yellow) |
| 4 | Nâu (Brown) | 10 | Tím (Violet) |
| 5 | Xám (Grey) | 11 | Hồng (Pink) |
| 6 | Trắng (White) | 12 | Xanh ngọc (Aqua) |
Dây gia cường trung tâm cáp quang ADSS: Làm từ vật liệu phi kim loại FRP (Fiberglass Reinforce Platic) có cấu tạo/kích thước tròn đều, liên tục, không dẫn điện, không nối trên toàn bộ chiều dài cuộn cáp, không có bất kỳ khuyết tật nào. Thành phần này giúp cho cáp cũng như sợi quang không bị căng quá cũng như vẫn đảm bảo tính mềm dẻo của cáp trong suốt quá trình từ sản xuất, vận chuyển, thi công lắp đặt, sử dụng.
Ống lỏng (ống đệm lỏng) cáp quang ADSS: Ống lỏng được sản xuất từ vật liệu Polybutylene Terephthalate (PBT), không dẫn điện. Các ống lỏng trong 1 cáp được mã hóa màu theo tiêu chuẩn EIA/TIA-598 và được quy định như bảng bên dưới đây. Ống lỏng này chứa các sợi quang bên trong và được điền đầy dầu chống ẩm chuyên dùng (chất điền đầy). Các sợi quang ở trạng thái tự do và di chuyển dễ dàng.
Các ống lỏng được sắp xếp tuần tự cùng với các thành phần khác như ống độn (nếu cần) được xoắn đảo chiều SZ theo trục của sợi chịu lực trung tâm. Hai dây polyeste (polyester yarn binders) được quấn ngược chiều nhau đủ căng để đảm bảo giữ được thứ tự và vị trí của các ống lỏng, ống đệm phụ với thành phần chịu lực trung tâm khi xé vỏ trong cũng như trong suốt quá trình sản xuất, thi công và sử dụng. Trường hợp dung lượng cáp không cho phép đủ số ống lỏng để tạo sự tròn đều cho cáp thì sử dụng thêm ống độn (Filler Rod) được làm từ vật liệu PE
Bảng quy định luật mã màu ống lỏng và số lượng sợi quang trong từng ống lỏng:
| Số lượng sợi trong cáp | Số ống lỏng | Số lượng sợi quang trong từng ống lỏng | |||||||
| ống lỏng
1 |
ống lỏng
2 |
ống lỏng
3 |
ống lỏng
4 |
ống lỏng
5 |
ống lỏng
6 |
ống lỏng
7 |
ống lỏng
8 |
||
| Xanh dương | Cam | Xanh lá cây | Nâu | Xám | Trắng | Đỏ | Đen | ||
| 4 | 1 | 4 | |||||||
| 12 | 2 | 6 | 6 | ||||||
| 24 | 4 | 6 | 6 | 6 | 6 | ||||
| 48 | 4 | 12 | 12 | 12 | 12 | ||||
| 96 | 8 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 |
Chất điền đầy trong ống lỏng cáp quang ADSS Chất điền đầy trong ống lỏng: Các khoảng trống giữa sợi và bề mặt trong của lòng ống lỏng được điền đầy bằng một hợp chất đặc biệt chuyên dùng (Thixotropic Jelly Compound). Hợp chất này có tác dụng chống sự thâm nhập của nước cũng như hơi ẩm thâm nhập vào ống, giúp cho chất lượng truyền dẫn ổn định. Chất điền đầy này không độc hại đến sức khỏe con người, không gây ảnh hưởng đến các thành phần khác trong cáp cũng như màu của sợi quang, chất này không màu, không mùi, không bị nấm mốc, không dẫn điện Chất điền đầy này không dẫn điện và có hệ số nở nhiệt bé, đảm bảo không đông cứng ở nhiệt độ rất thấp. Không cản trở sự di chuyển của sợi trong ống lỏng.
Lớp băng và sợi chống thấm nước cáp quang ADSS Lõi cáp được chống nước chống thấm chống ẩm bằng phương pháp lõi cáp khô (hợp chất hút ẩm nhanh – S.A.P), hợp chất này bảo vệ hoàn toàn lõi cáp không bị nước cũng như hơi ẩm hơi nước thâm nhập vào cáp, đảm bảo lõi cáp luôn luôn khô trong mọi môi trường. Thành phần chống thấm nước toàn bộ lõi cáp bao gồm 2 thành phần băng chống thấm và sợi chống thấm sau:Băng chống thấm được quấn kín toàn bộ lõi cáp, đảm bảo tuyệt đối ngăn xâm nhập của nước cũng như hơi ẩm vào lõi cáp, loại băng này không dẫn điện, cách nhiệt, khó cháy và chống nấm mốc. Sợi chống thấm được quấn quanh thành phần chịu lực trung tâm.
Lớp vỏ trong của cáp quang ADSS Là lớp nhựa HDPE chứa carbon màu đen chất lượng cao chịu được tác động của tia cực tím, chứa các chất chống oxy hóa (antioxindant) thích hợp, không có khả năng phát triển nấm mốc, không chứa thành phần kim loại. Lớp vỏ có độ dày đồng nhất, tròn đều trên toàn bộ chiều dài cáp, Chất lượng đồng đều, không gồ gề, không chứa bong bóng khí, không bị chia tách, không có vết rạn nứt phồng rộp vón cục hay bất kỳ khuyết tật nào.
Lớp sợi Aramid chịu lực cáp quang ADSS Sử dụng các sợi gia cường đặc biệt bằng sợi aramid, các sợi này được bện /quấn quanh lõi cáp giữa 2 lớp vỏ trong và lớp vỏ ngoài của cáp. Lớp gia cường là thành phần chịu lực căng chính cho cáp giúp cáp làm việc ổn định.
Lớp vỏ ngoài của cáp quang ADSS: Là lớp nhựa HDPE chứa carbon màu đen chất lượng cao chịu được tác động của tia cực tím, chứa các chất chống oxy hóa (antioxindant) thích hợp, không có khả năng phát triển nấm mốc, không chứa thành phần kim loại. Lớp vỏ có độ dày đồng nhất, tròn đều trên toàn bộ chiều dài cáp, Chất lượng đồng đều, không gồ gề, không chứa bong bóng khí, không bị chia tách, không có vết rạn nứt phồng rộp vón cục hay bất kỳ khuyết tật nào.
Đặc tính của sợi quang trong cáp quang ADSS
| TT | Nội dung yêu cầu | Yêu cầu kỹ thuật |
| 1. | Loại sợi | Đơn mốt (SM), G. 652D |
| 2. | Biên dạng chỉ số chiết suất | Dạng chiết suất bậc |
| 3. | Đường kính lớp bảo vệ | 245 ± 5µm |
| 4. | Đường kính lớp vỏ phản xạ | 125 ± 1µm |
| 5. | Đường kính trường mốt:
+ Tại bước sóng 1310nm + Tại bước sóng 1550nm |
9.2 ± 0.6µm
10,5 ± 1µm |
| 6. | Sai số đồng tâm trường mốt | £ 0,5 µm |
| 7. | Độ không tròn đều lớp vỏ phản xạ | £ 1% |
| 8. | Bước sóng cắt | £ 1260 nm |
| 9. | Hệ số suy hao:
+ Tại bước sóng 1310nm + Tại bước sóng 1550nm |
£ 0,36 dB/km
£ 0,22 dB/km |
| 10. | Hệ số tán sắc:
+ Tại bước sóng 1310nm + Tại bước sóng 1550nm |
£ 3,5 ps/nm.km
£ 18 ps/nm.km |
| 11. | Bước sóng tán sắc 0 | 1300 £ l0 £ 1324nm |
| 12. | Độ dốc tán sắc 0 | 0,092 ps/nm2.km |
| 13. | Hệ số phân cực mốt PMD | £ 0,2 ps |
Cấu trúc cơ học của cáp quang ADSS
| TT | Yêu cầu kỹ thuật | Loại cáp | ||||
| ADSS (12 ÷ 24)FO | ||||||
| 1. | Khoảng vượt tối đa của cáp | 150m | 300m | 500m | 700m | 900m |
| 2. | Số sợi quang | (4 ÷ 96) sợi | ||||
| 3. | Độ ẩm tương đối | Làm việc bình thường trong điều kiện 0 ÷ 100% không đọng sương | ||||
| 4. | Hệ số giãn nở nhiệt | ≤ 8.2 x 10-6 | ||||
| 5. | Bán kính nhỏ nhất khi lắp đặt | ≤ 20 lần đường kính ngoài của cáp | ||||
| 6. | Bán kính nhỏ nhất sau khi lắp đặt | ≤ 10 lần đường kính ngoài của cáp | ||||
| 7. | Áp suất gió làm việc tối đa | ≥ 95 daN/m2 | ≥ 110 daN/m2 | |||
| 8. | Tải trọng cho phép làm việc tối đa mà sợi quang chưa bị lực tác động (Max working tension no fibre strain) | 3.1 kN | 4 kN | 9 kN | 12 kN | 20 kN |
| 9. | Tải trọng tới hạn (ETS estimate tensile strength) | 6.2 kN | 8 kN | 18 kN | 24 kN | 40 kN |
| 10. | Nhiệt độ khi lắp đặt | 00C đến +500C | ||||
| 11. | Nhiệt độ khi làm việc | -100C đến +700C | ||||
| 12. | Chịu đựng điện trường | ≥ 20kV DC hoặc 10 kV rms (AC), 50-60Hz | ||||
| 13. | Khoảng vượt cho phép với độ võng cho phép tối đa 1.5% | ≥ 150m | ≥ 300m | ≥ 500m | ≥ 700m | ≥ 900m |
Các chỉ tiêu về độ bền cơ học của cáp quang ADSS
| Khả năng chịu kéo căng – (Tensile and Fiber strain Test) Theo tiêu chuẩn IEC 60794-1-2-E1. Kết quả: Tăng suy hao không vượt quá 0,1 dB trước kết thúc thử tải liên tục. Sợi không gãy, vỏ không rạn nứt |
| Khả năng chịu nén – (Crush Test): Theo tiêu chuẩn IEC 60794-1-2-E3: Kết quả: Tăng suy hao không vượt quá 0,1 dB. Sợi không gãy, vỏ không rạn nứt |
| Khả năng chịu va đập – (Impact Test) Theo tiêu chuẩn IEC 60794-1-2-E4: Kết quả: Tăng suy hao không vượt quá 0,1 dB. Sợi không gãy, vỏ không rạn nứt |
| Khả năng chịu xoắn – (Torsion Test) Theo tiêu chuẩn IEC 60794-1-2-E7 Kết quả: Tăng suy hao không vượt quá 0,1 dB. Sợi không gãy, vỏ không rạn nứt |
| Khả năng chịu uốn cong – (Repeated bending): Theo tiêu chuẩn IEC 60794-1-2-E11 Kết quả: Tăng suy hao không vượt quá 0,1 dB. Sợi không gãy, vỏ không rạn nứt |
Các chỉ tiêu về tác động của môi trường cáp quang ADSS
| Chu kỳ nhiệt – (Temperature): Theo tiêu chuẩn IEC-60794-1-2-F1. Kết quả: Tăng suy hao không vượt quá 0,1 dB. Sợi không gãy, vỏ không rạn nứt |
| Hợp chất điền đầy – (Drip Test): Theo tiêu chuẩn IEC-60794-1-2-E14 Kết quả: Chất điền đầy và hợp chất chống ngập nước lõi cáp không bị rớt xuống. Các sợi quang ở ống lỏng vẫn giữ nguyên vị trí không bị rơi. |
| Độ chống thấm nước – (Water Penetration Test): Theo tiêu chuẩn IEC-60794-1-2-F5.
Kết quả: Mẫu cáp thử không bị ngấm nước |

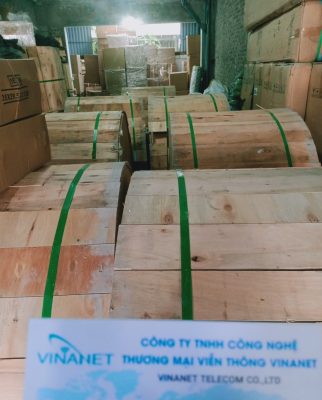

Quy cách đóng gói của cáp quang ADSS
+ Chiều dài thông thường của cáp là 3000m; 4000m trên 1 bô bin bằng gỗ. Tuy nhiên có thể cung cấp theo yêu cầu của khách hàng với số mét được thoả thuận trong hợp đồng.
+ Cáp được quấn vào trong bobbin bằng gỗ, đảm bảo chống được các hư hỏng khi vận chuyển, bốc dỡ.
+ Sử dụng bobbin gỗ có thành được ghép 2 lớp,
+ Đường kính của tang trống lớn hơn 40 lần đường kính ngoài của cáp.
+ Bobin cáp được đánh dấu mũi tên chỉ chiều quay của cuộn cáp.
+ Hai đầu của cuộn cáp được bọc kín để chống thấm nước, hơi ẩm thâm nhập.
+ Cáp được bảo vệ bằng các nan đóng chắc chắn vào hai thành của bobbin gỗ và có đai sắt bọc phía ngoài.
+ Trên hai mặt của bobbin gỗ được in các thông tin như sau: Bô bin số, Loại cáp, chiều dài cáp (m), Tiêu chuẩn áp dụng
Các quy chuẩn phương pháp kiểm tra thêm về cáp quang ADSS
| TT | TÊN CHỈ TIÊU | TIÊU CHUẨN | PHƯƠNG PHÁP KIỂM TRA |
|---|---|---|---|
| Loại sợi | Sợi quang đơn mode G652D | ||
| 1 | Đường kính trường mode (mode field diameter) – Tại bước sóng 1310 nm – Tại bước sóng 1550 nm |
9,2±0,4 μm 10,4±0,8 μm |
Theo IEC-60793-1-45 (7/2001) |
| 2 | Đường kính lớp vỏ phản xạ (cladding diameter) | 125±1 μm | Theo IEC-60793-1-20 (9/2001) |
| 3 | Lỗi đồng tâm lõi sợi | ≤ 0,6 μm | |
| 4 | Méo vỏ phản xạ (cladding noncircularity) | ≤ 1% | |
| 5 | Đường kính lớp vỏ sơ cấp sợi quang (primary coating diameter) – Chưa nhuộm màu – Sau khi nhuộm màu |
245±5 μm 250±7 μm |
Theo IEC-60793-1-21 (8/2001) |
| 6 | Bước sóng cắt (cut-off wavelength) | ≤ 1260 nm | Theo IEC-60793-1-44 |
| 7 | Hệ số suy hao sợi quang (Attenuation coefficient): – Tại λ=1310nm: + Suy hao trung bình: + Suy hao từng sợi: – Tại λ=1550nm: + Suy hao trung bình: + Suy hao từng sợi: |
≤ 0,35 dB/km ≤ 0,36 dB/km≤ 0,21 dB/km ≤ 0,22 dB/km |
– Sử dụng máy đo OTDR – Mẫu đo là cuộn cáp còn nguyên trong trống cáp – Hệ số suy hao được xác định bằng giá trị suy hao tính trên 1km (dB/km) |
| 8 | Suy hao khi uốn cong sợi quang tại bước sóng 1625nm (fiber microbending loss) | ≤ 0,1 dB | Theo IEC 60793-1-47: 2009 |
| 9 | Độ dốc tán sắc tại điểm 0(zero dispersion slope) | ≤0,092 ps/nm2xkm | Theo IEC 60793-1-42 (04/2007) |
| 10 | Bước sóng có tán sắc bằng 0 (λ0) (zero dispersion wavelength) |
1300 ÷ 1324 nm | Theo IEC 60793-1-42 (04/2007) |
| 11 | Hệ số tán sắc màu (CD) – Tại bước sóng λ=1310nm – Tại bước sóng λ=1550nm |
≤ 3,5 ps/nmxkm ≤ 18 ps/nmxkm |
Theo IEC 60793-1-42: 2007 |
| 12 | Hệ số tán sắc mode phân cực (PMD) | ≤ 0,2 ps/√km | |
| 13 | Mã màu sợi quang | Theo EIA/TIA-598 |
