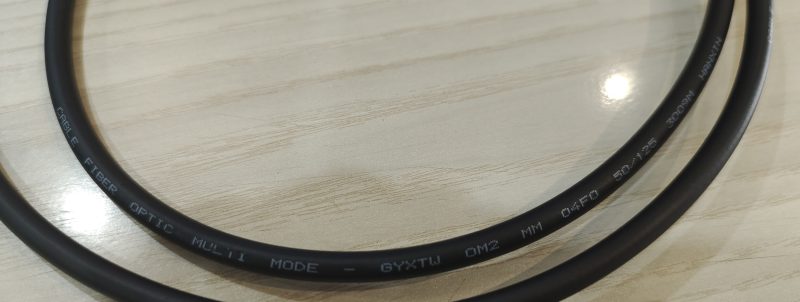

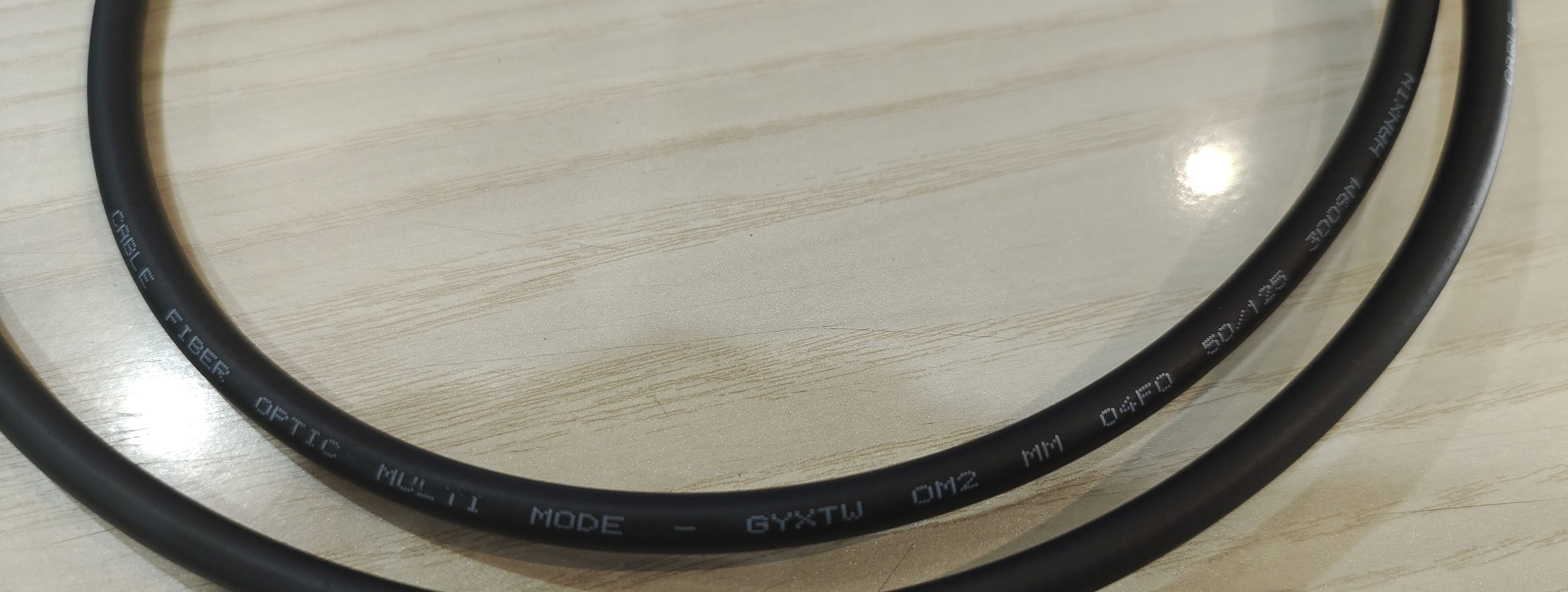

Cáp multimode 04Fo-OM2-GYXTW có gì khác biệt . Bản chất cáp quang đã có tốc độ truyền dẫn lớn hơn rất nhiều lần so với dây cáp mạng đồng, thế nhưng dây cáp quang Multimode lại còn mạnh hơn nữa.Theo các thông số mà nhà sản xuất cung cấp, cáp quang Multimode 4 core OM2-50/125 hãng HANXIN có thể truyền tín hiệu ở khoảng cách tối đa lên tới 2Km. Và tín hiệu được coi là tốt nhất khi triển khai ở khoảng cách nhỏ hơn 500m có thể lên tới 10G với dòng cáp quang multimode OM2.
Có một điểm khác biệt giữa cáp quang Multimode 4FO OM2-50/125 hay cáp quang Multimode 4 core với các loại cáp singlemode của thương hiệu khác đó là ở kết cấu của cáp. Sợi cáp quang Multimode có cấu trúc cáp hình Elip trong khi phần lớn các thương hiệu khác là dạng hình số 8. Thông số sợi là chuẩn 50/125, độ đồng đều trong cáp tốt, dung lượng đường truyền ổn định, suy hao thấp, đường kính ống lỏng chứa sợi quang là 2.0mm, chất liệu PBT, trong cáp có lớp chống nước xâm nhậm, sợi thép hai bên tăng cường cho cáp với đường kính là 0.8mm.
ITEMS |
DESCRIPTION |
|
Fiber count |
04Fo-OM2-50/125 |
|
Loose tube |
OD(mm) |
04FO -2.0mm |
Materia |
PBT |
|
Water Block material |
Water bloking compound |
|
Armored |
Corrugation Steel tape |
|
Strength Number ( steel) |
0.8mm±2 |
|
Sheath |
Thichness: |
2.2mm |
Materil: |
MDPE |
|
ODF of cabe (mm) |
7.0 |

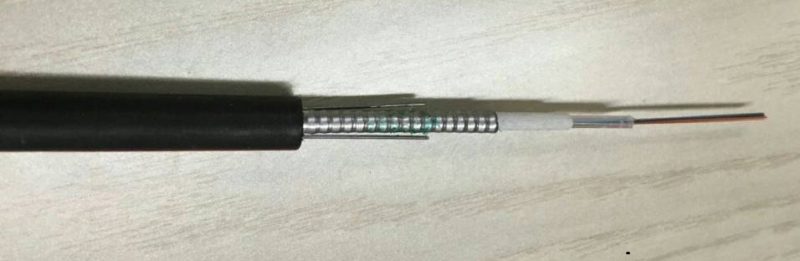

Ngoài ra, chính sợi cáp cũng có những điểm khác biệt trông thấy. Cáp quang 4FO Multimode OM2 là loại bọc giáp kim loại bảo vệ phần lõi bên trong, có thể sử dụng trong hầu hết các môi trường như trong nhà hay ngoài trời. Từ các đặc điểm này, các bạn có thể lựa chọn được loại cáp quang để phù hợp với công trình mạng của mình nhất. Lớp chống gặm nhấm hay còn gọi là Armord, giúp cho cáp chống được các loài gặm nhấm làm hư hỏng cáp trong lúc vận hành.

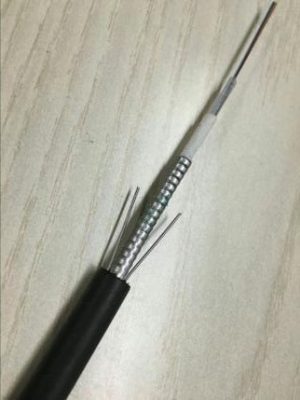

Cáp multimode OM2-04FO có hai sợi thép hai bên làm định hướng cáp và làm tăng độ cứng cho cáp khi thi công và lắp đặt, đảm bảo sợi cáp quang bên trong được giữ ổn định về tín hiệu đường truyền. Cáp quang sử dụng công nghệ ống đệm lỏng để bảo vệ sợi quang truyền dẫn bên trong tránh khỏi các tác động cơ học và nhiệt độ môi trường. Sợi quang di chuyển tự do trong đó nhờ một hợp chất bơm đầy đặc biệt giúp sợi quang không gập gẫy trong quá trình lắp đặt thi công. Sợi quang sử dụng trong cáp liên tục và không có mối hàn, hạn chế được suy hao tín hiệu tới mức tối đa.
Tốc độ truyền và khoảng cách truyền xa tuân thủ theo bước sóng của cáp quang Multimode GYXTW-04Fo-OM2

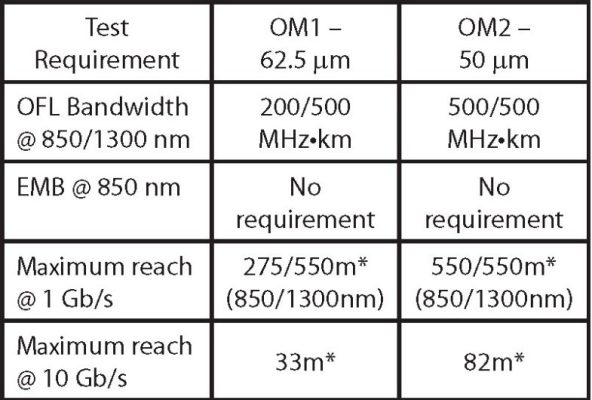

Với tốc độ Maximum 1Gb/s thì OM2 có thể truyền xa được 550M với bước sóng là 850nm hoặc 1300nm. Với tốc độ tối đa 10Gb/s thì OM2 truyền được tối đa 82M. với khoảng cách truyền này đảm bảo dung lượng truyền đi được tốt nhất.
ITEMS | UNITS | SPECIFICATION | |
04FO-OM2-50/125 | |||
Fiber core Diameter | µm | 50.0±2.5 | |
Fiber core Non -circularity | % | ≤6.0 | |
Cladding Diameter | µm | 125±1.0 | |
Cladding Non-circularity | % | ≤2.0 | |
Coating Diameter | µm | 245±10 | |
Coat-Clad Conecntricity | µm | ≤12.0 | |
Coating Non-circularity | % | ≤8.0 | |
Core-Clad Concentricity | µm | ≤1.5 | |
Attenuation | 850nm | dB/km | 3.0 |
1300nm | dB/km | 1.5 | |
OFL | 850nm | Mhz.km | ≥200 |
1300nm | Mhz.km | ≥400 | |
The biggest theory numerical aperture | 0.200±0.015 |
Các ống đệm lỏng trong cáp quang Multimode 04Fo-OM2 được bện SZ xung quanh các thành phần chịu lực trung tâm, bảo vệ sợi quang khỏi những tác động khi lắp đặt và ảnh hưởng của môi trường (đặc biệt là sức kéo căng theo chiều dọc) Suy hao sợi quang với bước sóng 850nm là <= 3.0dB/km với bước sóng 1300nm là <= 1.5dB/km.
Các chuẩn kiểm tra với cáp quang Multimode 04Fo-OM2:
- Kiểm tra tải kéo: Theo tiêu chuẩn IEC 60797-1-E1, chiều dài test là > 50m, kiểm tra ở độ cáp ngắn với lực 1500N, kiểm tra ở độ cáp dài với lực 600N. Suy hao ở bước sóng @850nm≤0.1dB, cáp không bị biến dạng và hư hỏng
- Kiểm tra độ chống nghiền cáp: quy chuẩn IEC 60794-1-E4 kiểm tra ở độ cáp ngắn với lực 1000N/100nm, kiểm tra ở độ cáp dài với lực 300N/100mm, Suy hao ở bước sóng @8500nm≤0.1dB, cáp không bị biến dạng và hư hỏng
- Kiểm tra độ va đập: Theo tiêu chuẩn IEC 60794-1-E4 cáp multi mode OM2 với quả tạ có trọng lượng 450g, ở độ cao 1m, thả ở 5 điểm, tần suất thả là 3 lần/ 1 điểm, Suy hao ở bước sóng @8500nm≤0.1dB, cáp không bị biến dạng và hư hỏng
- Kiểm tra độ uốn cong của cáp Multimode, theo tiêu chuẩn IEC 60794-1-E6, bán kính uốn cong là 20D ( D= là đường kính cáp), trọng lượng của đối tượng là 15kg, tần số uốn là 30 lần, tốc độ uốn 2 giây/ lần. Suy hao ở bước sóng @850nm≤0.1dB, cáp không bị biến dạng và hư hỏng
- Kiểm tra độ xoắn cáp: với tiêu chuẩn IEC 60794-1-E6, chiều dài cần test là 1M, đối tượng tải trọng test cáo multimode là 25kg, xoắn với biên độ ±180 độ, tần suất là 10 lần/ điểm . Suy hao ở bước sóng @850nm≤0.1dB, cáp không bị biến dạng và hư hỏng
- Kiểm tra độ chống nước: Kiểm tra với quy chuẩn IEC 60794-1-F5B, kiểm tra ở độ sâu 1M và độ sâu 3M trong thời gian 24 tiếng, kết quả nước không xâm nhập và bên trong cáp
- Kiểm tra chịu nhiệt của cáp: với tiêu chuẩn IEC 60794-1-F1, ở các nhiệt độ thay đổi +20oC to 40oC, +70oC, +20oC, thời gian kiểm tra là 24 tiếng/ lần, với 2 chu kỳ, Suy hao ở bước sóng @850nm≤0.1dB, cáp không bị biến dạng và hư hỏng
- Kiểm tra chất điền đầy: theo tiêu chuẩn IEC 60794-1-E14, test cáp multi mode ở chiều dài 30cm, với nhiệt độ 70±2oC trong vòng 24 tiếng, kết quả ko làm rơi chất điền đầy
- Kiểm tra nhiệt độ hoạt động làm việc: Nhiệt độ hoạt động -40oC to +60oC, nhiệt độ bảo quản/ vận chuyển: -50oC to +70oC, nhiệt độ lắp đặt sử dụng vận hành khai thác -20oC to +60oC
- Chúng tôi Cty VinaNET cung cấp cáp Multimode tại Việt Nam với chất lượng hàng đầu
