Giới thiệu chung: Dây nhảy quang Multi mode Om2 -SC-SC. Là sản phẩm được sử dụng trong hệ thống truyền dẫn truyền hình cáp. Sản phẩm là nơi tiếp nối giữa hộp nối và thiết bị, thiết bị sẽ tăng độ suy hao cần thiết tiếp cận khoảng nhạy, đặc trưng của công nghiệp truyền hình. Dây duplex, đường kính 2.0mm hoặc 3.0mm, dây màu cam, vỏ LSZH. Dây nhảy quang multimode (Fiber Optic Pathcord Multimmode), Dây nhảy quang nhiều lõi ( multi core patchcord) là một trong những sản phẩm chủ đạo kết nối quang từ thiết bị quang sang thiết bị quang, từ tủ tập trung sang tủ nhánh, sử dụng nhảy tín hiệu quang, Dây nhảy quang là đoạn cáp quang có đường kính từ 0.9mm, 2.0mm, 3.0mm. Chất liệu vỏ LSZH hoặc PVC, dây có chiều dài từ 1m, 3m. 5m, 10m, 15m, 20m, 30mm,… và nhiều loại độ dài khác nhau theo nhu cầu của khách hàng và đã được bấm sẵn hai đầu connector

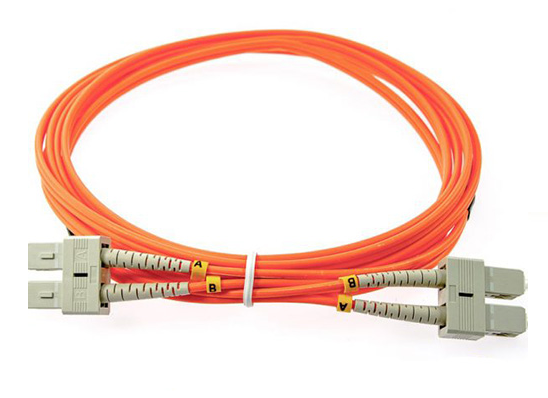

Dây nhảy quang Multimode SC-SC Duplex OM2 vỏ LSZH, chống cháy, có chiều dài từ 1m đến 100M hoặc có thể dài hơn, dây có đường kính 2.0mm hoặc 3.0mm, đầu Connector là SC và SC màu xám, đầu SC là đầu vuông to, còn SC là đầu vuông to. Đầu SC thường được cắm vào cổng module SFP hoặc cổng của thiết bị switch, còn cổng SC thường cắm vào các ODF , các tủ phân phối với adapter cổng SC sao cho tương ứng

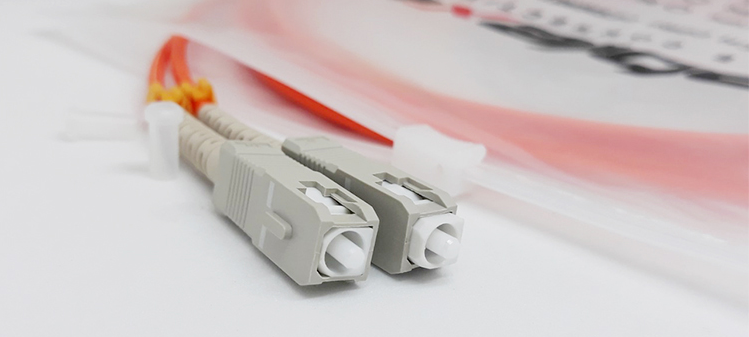

Dây nhảy quang Multimode OM2 có các đầu Ferruler bằng chất liệu gốm Ceramic, vỏ housing bằng nhựa LSZH, hoặc PVC  màu xám, bên trong là các stoper giữ cho sợi quang ko bị tuột, đuôi connector của dây nhảy Multi mode có các đuôi bút giúp cho sợi quang multimode không bị gập gẫy khi sử dụng và thi công khai thác, Hai đầu connector được bảo vệ bằng các nút bịt chống bụi bẩn và làm xước đầu Ferruler trước khi sử dụng. Đầu dây đôi thì được đánh số thứ tự phân biệt khi sử dụng

Dây nhảy quang Multimode SC-SC duplex có độ suy hao thấp, đường truyền ổn đinh, bên trong có các độn aramid màu vàng, tác dụng bảo vệ lõi sợi quang ko bị va đập tác động từ bên ngoài, chịu được lực căng kéo khi cắm rút thiết bị hoặc từ các ODF cáp quang. Dây đơn và dây đôi multi mode kết cấu bên trong đều giống nhau, đường kính lõi đều là 50/125, Vỏ nhựa LSZH chống cháy có nhiệt độ hoạt động giải hoạt động rộng, mùa đông dây không bị cứng, mùa hè dây không bị mềm do tác động của nhiệt độ, đảm bảo đường truyền không bị ảnh hưởng

+ Dây patchcord Multi mode là sợi quang cả hai đầu được nối với đầu nối ( connector), gồm có các loại sợi đơn 1FO, sợi đôi 2FO

+ Dây patchcord kiểu đa mode có lớp bọc nhựa bảo vệ bên ngoài ≥ 2mm hoặc 3.0mm

+ Kiểu đấu nối: một đầu loại SC đầu còn lại loại SC

+ Kiểu tiếp xúc: UPC chuẩn multi mode OM2 -50/125

+ Suy hao phản xạ: UPC ≤ -50dB

+ Dải nhiệt độ: -25^oC đến + 60^oC đảm bảo đường truyền tín hiệu không bị ảnh hưởng của môi trường nhiệt độ

+ Bộ bền kéo trong lúc sử dụng ≥ 100N; Độ bền kéo trong lúc lắp đặt ≥ 200N

+ Độ bền va đập với thế năng 0,74 Nm/ bán kính đầu búa r = 25mm: yêu càu ≥ 20 lần

+ Độ bền nén thường xuyên ≥ 100N/cm2

+ Độ bền kéo ngắn hạn ≥ 500N/cm2

+ Dây nhảy được bảo vệ bởi nút nhựa chống bụi bẩn bám vào đầu Adapter

+ Chiều dài mỗi sợi dây nhẩy là: ≥ 3m ( tuỳ theo yêu cầu cụ thể)

+ Đường kính mỗi sợi dây nhẩy: ɸ = 2,0mm hoặc ɸ = 3,0mm

+ Mức suy hao ghép nối nằm trong dải: 0,25dB ÷ 0.5dB ( đo kiểm theo tiêu chuẩn IEC 61300-3-3)

+ Sợi quang đơn mode, đường kính ɸ = 125µm, tuân thủ theo tiêu chuẩn ITU G.652D

+ Bán kính uốn cong nhỏ nhất khi lắp đặt: 60mm

+ Bán kính uốn cong nhỏ nhất sau khi lắp đặt: 30mm

Thông số kỹ thuật

Dây nhảy quang là loại dây chứa sợi quang, dùng để đấu nối giữa ODF với các thiết bị khác như bộ chuyển đổi quang điện, module quang, switch quang, dây nhảy quang gồm nhiều loại khác nhau về các đặc tính như dây nhảy quang single mode, patch cord multimode,  VinaNET chuyên sản xuất và phân phối các sản phẩm dây nhảy quang các loại, sản phẩm của chúng tôi đã được kiểm tra chất lượng về độ bền chắc, độ ổn định với chất lượng hoàn toàn đảm bảo đáp ứng tốt mọi nhu cầu sử dụng.
