Thông Số Kỹ Thuật
Chủng loại
Dạng 2 mảnh, 2 vào 2 ra: KT: 450*185*110mm
Dung lượng
12-96Fo ( maximum 4 khay 24Fo)
Chất liệu
Nhựa ABS, đổ kín mastic
Dùng tại những nơi
Cống bể, chôn ngầm, treo trên cột, trên tường, trên bệ....IP68
Măng xông quang 12-96Fo- 2 vào 2 ra
Giá: Liên hệ
Măng xông quang 96Fo là sản phẩm được sử dụng khi cần khắc phục một sự cố, một điểm đứt cáp quang hoặc nối tiếp cáp quang chúng ta phải sử dụng đến chúng. Với chức năng là bảo vệ cho các mối hàn và sợi quang khỏi các tác nhân từ môi trường bên ngoài như va đập, thời tiết, côn trùng,… măng xông quang giúp cho sợi quang được bảo vệ một cách tối đa. Dùng chôn ngầm, cống bể, rãnh hố ga, trên cột, trên dây, trên bệ, đảm bảo IP68
Ms Huyền - 038.456.1346- Đảm bảo hàng chính hãng, đầy đủ CO, CQ
- Miễn phí đổi trả khi hàng lỗi từ nhà sản xuất
- Giải quyết mọi thông tin và đáp ứng mọi nhu cầu
Giới Thiệu Chung:
Đặc điểm măng xông quang12-96Fo:
– Cấu trúc bên trong măng xông quang 12-96Fo đã được cải tiến để có thể dễ dàng trong việc tháo cũng như lắp ráp từng bộ phận.
– Được làm từ nhựa HDPE có khả năng chịu được va đập tốt, ăn mòn hóa học và chịu được sự khắc nghiệp của thời tiết.
– Dung lượng lên tới 48 sợi quang, với tối đa 2 khay, mỗi khay có thể chứa tối đa 24 sợi quang.
– Được sử dụng để nối cáp thẳng hoặc rẽ nhánh cáp quang
– Có thể tái sử dụng, mở ra sau khi niêm phong
– Có thể treo trên tường hoặc chôn ngầm dưới đất
– Có tuổi thọ lên đến 30 năm nếu lắp đặt đúng, đáp ứng đầy đủ yêu cầu kỹ thuật

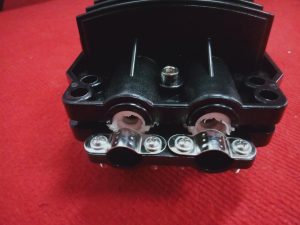

– Măng sông quang 12-96Fo có 2 cổng cáp ra 2 cổng cáp vào
Lớp vỏ ngoài được làm bằng nhựa đặc chủng cực bền không ngấm nước, độ bền cao, không bị phân hủy ở trong nhiều điều kiện khắc nghiệt và trong nhiều loại môi trường khác nhau. Lớp vỏ này có tác dụng bảo vệ các mối hàn cáp quang và sợi quang đảm bảo một cách tốt nhất.
3. Ứng dụng:
– Kết nối cáp quang
– Sủ dụng treo trên cột và và trong cống, và trong lòng đất
– Bảo vệ mối hàn cho sợi quang
Thông tin sản phẩm:
| Dung lượng | Kích thước | Số khay | Số cổng | Trọng lượng |
| Max 96FO | 43×18.5x11cm | Max 4 pcs | 2 vào 2 ra | 1800g |
Thông số kỹ thuật:
-Dung lượng: Tối đa 96FO.
-Số lượng khay: Tối đa 4 khay.
-Chất liệu khay: Nhựa ABS trắng/xám/đen, có độ uốn cong tối thiểu cho sợi quang ≥30mm.Có nắp đậy.
-Chất liệu măng xông: Nhựa ABS và chất phụ gia chống oxy hóa.
-Kích thước: 450x185x110mm.
-Số cổng: 2 vào 2 ra.
-Độ an toàn: Đạt IP65 trở lên.
-Kiểm tra va đập: Thả rơi tự do từ độ cao 1.5m xuống không bị vỡ và biến dạng.

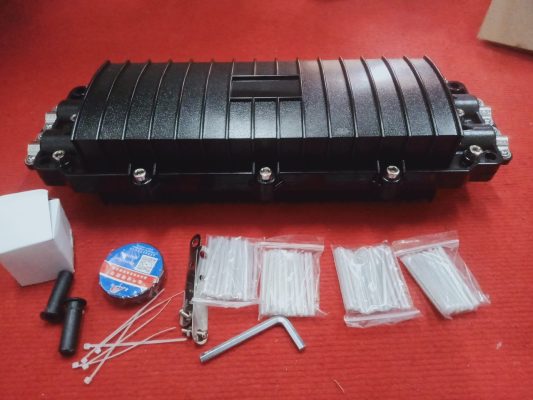

-Các phụ kiện kèm theo: Lục mở, dây thít, ống co nhiệt, ống luồn cáp.

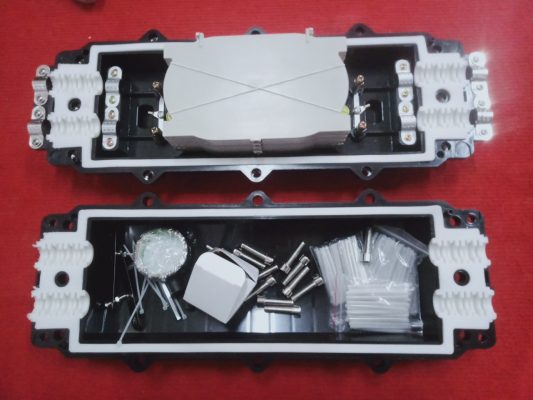

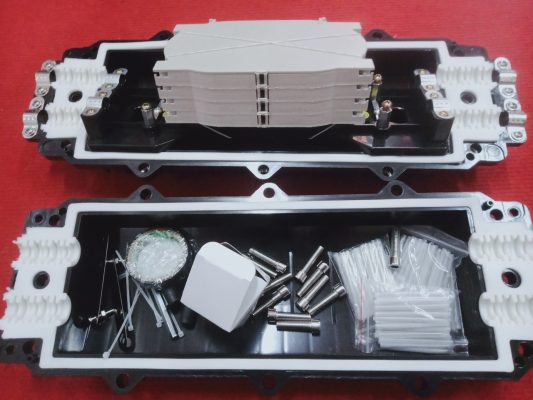

– Khay chứa mối nối sợi quang: Tổng lên được 2 khay, mỗi khay chứa được 24 mối hàn, mỗi khe trong khay hàn quang chứa được 2 ống co nhiệt.
– Ống bảo vệ cáp vào ra: Chất liệu nhựa sử dụng co lại khi dùng nhiệt tác động, ứng dụng làm co chặt và bảo vệ cáp vào ra trong măng xông.
– Ống co nhiệt: Số lượng tùy vào các mối hàn cần làm, chiều dài 60mm, dùng để bảo vệ các mối hàn nối sợi quang sau khi hàn xong.
– Băng keo: dùng để quấn cáp và quấn bảo vệ một số thành phần cần bảo vệ.
– Băng dán : dùng để bó khay hoặc bó sợi quang.
– Lục mở : dùng để vặn bulong cố định các tai của măng xông.
– Dây thít : dùng để bó và cố định các sợi quang trên khay hàn.
– Bulong : dùng để cố định 2 mảnh của măng xông.
– yêu cầu kết cấu: Được chế tạo bằng nhựa ABS đổ khuôn và làm kín mastic, Được thiết kế gọn nhẹ và dễ sử dụng. Phải có khả năng đóng mở dễ dàng, có thể đóng mở nhiều lần. Không cần các dụng cụ đặc biệt để đóng mở măng sông.
– yêu cầu về dung lượng: ·Tối thiểu 12 đến 96 mối hàn. Có thể bố trí được tối thiểu 2 khay chứa mối nối với dung lượng mỗi khay là 12 mối hàn nối. Đầu vào cáp quang: ≥4 đầu vào cáp quang ở 2 đầu măng sông với đường kính cáp quang trong phạm vi tối thiểu: 11 ÷25mm
– Măng xông phải đảm bảo các tính năng: Phù hợp cho các loại cáp chôn trực tiếp, đi ngầm, đặt trên bệ hoặc cáp treo.Có tính năng chống lại các tác động cơ khí và hoá học. Có khả năng bảo vệ chống côn trùng xâm nhập và nước vào bên trong.
Các phụ kiện kèm theo trong măng xông: Có đầy đủ các phụ kiện kèm theo đủ tối thiểu cho 12 mối hàn nối tương ứng với từng loại MX, bao gồm: Khay chứa mối hàn, ống bảo vệ mối hàn, ổng lỏng ( loose tube), lạt buộc ( cable tie)…;Đối với khay chứa mối hàn: Làm bằng vật liệu nhựa, chứa được 12 mối hàn, bán kính uốn cong tối thiểu sợi quang trong khay là 35mm; có các thành phần cố định chắc chắn các ống bảo vệ mối hàn, có đủ không gian để chứa sợi quang đã tuốt vỏ; có đầy đủ phụ kiện, và có nắp đậy bảo vệ.Khay chứa mối hàn có thể tháo rời sễ dàng để thực hiện các thao tác khi hàn bên ngoài.Đối với ống bảo vệ mối hàn: Làm bằng vật liệu nhựa dẻo trong suốt có thành phần gia cường bằng thép không rỉ, có độ dài tối thiểu 60mm, có kích cỡ phù hợp với khay chứa mối hàn.
| STT | Nội dung | Yêu cầu kỹ thuật |
| I | Măng xông quang 12-96FO | |
| 1.1 | Dung lượng | 12-96 FO |
| 1.5 | Yêu cầu chống thấm nước | Đáp ứng được các yêu cầu sau: Măng sông đặt trong nước ở độ sâu 2.5m. Sau thời gian 30 ngày, đảm bảo không bị thấm nước vào măng sông |
| 1.6 | Yêu cầu về độ kín | Tạo áp suất ≥10kPa bên trong măng sông ở nhiệt độ phòng. Sau thời gian 5 phút, đảm bảo áp lực bên trong măng sông không bị giảm |
| 1.7 | Yêu cầu kích thước sợi quang bên trong măng xông | Chiều dài vòng sợi quang trần: ≥2×0.8m, Chiều dài vòng ống lỏng ( ống sợi quang với sợi quang bên trong – loose tube): ≥ 2×0.8m |
| 1.9 | Đặc tính cơ học | Khi thực hiện những bài kiểm tra sau (với áp lực 40 kPa trong măng sông):Sức căng cáp trên măng sông trong 1 phút ≥ 1000N, Độ chịu rung với tần số 25Hz, trong 15 phút, Biên độ A ≥ ± 1,5 mm, Độ chịu đựng do uốn cong cáp: đoạn cáp 150mm, uốn cong trong 10 chu kỳ, Uốn cong cáp ≥ ±45 độ. Độ chịu đựng do xoắn cáp: đoạn 500mm, xoắn cáp 10 chu kỳ, Xoắn cáp ≥ ± 90 độ, Măng sông không bị biến dạng, không bị hở, hư hỏng |
| 1.10 | Yêu cầu về nhiệt độ | Khi thực hiện kiểm tra: Trong 10 chu kỳ với mỗi chu kỳ 2h, nhiệt độ thay đổi: -40 độ C đến 20 độ C đến 60 độ C. Sau đó bơm áp lực vào trong măng sông. Áp lực bơm ≥ 60kPa, Măng sông không bị biến dạng, không bị hở, hư hỏng |
| 1.11 | Sức chịu va đập | – Với một vật có khối lượng 1kg va đập vào măng sông ở nhiệt độ -20 độ C, ở khoảng cách sau ≥1m, Măng sông không bị hư hỏng |
| 1.12 | Sức chịu nén | – Với áp lực bên trong măng sông 40kPa, đặt lực nén lên măng sông trong vòng 1 phút. lực nén ≥ 2000N/10cm. Măng sông không bị biến dạng, không bị hở |
| 1.13 | Đặc tính cơ học | – Chống rỉ sét: Phun muối vào các thành phần kim loại trong măng sông, Yêu cầu: Không bị rỉ trong thời gian từ 30 ngày trở lên, Mức độ chịu đựng ăn mòn hóa chất: Với áp lực bên trong măng sông 40kPa, với hóa chất gồm 5% HCl, 5% NaOH, 5% NaCl. Yêu cầu: Đảm bảo không bị ăn mòn và áp lực bên trong măng sông không bị giảm trong thời gian sau: Từ 24h trở lên. Đặc tính điện: Măng sông đặt trong nước ở độ sâu 1.5m, trong 24h, điện áp đỉnh đến 15KVDC trong vòng 1 phút. Yêu cầu R > 20.000MΩ tại 500VDC. Yêu cầu: Măng sông không bị hư hỏng không bị nhiễm điện bởi trường điện từ |
| 1.14 | Khay cassette | Loại khay thường được dùng là loại có thể lưu trữ tối thiểu 12 sợi quang đơn. Chiều dài dư ra của sợi quang ít nhất khoảng 1200mm sẽ được lưu giữ trong khay. Đường kính uốn khoảng từ 60 đến 80mm, đảm bảo sợi quang được giữ không bị ứng suất và tác dụng tới suy hao. Các khay có thể xếp chồng lên nhau |
| 1.15 | Lược đỡ mối nối | Lược đỡ mối nối được làm bằng nhựa dùng để gá các mối nối nhiệt bảo đảm các điểm nối an toàn khi xếp trên cassette. Lược đỡ mối nối có thể bắt dễ dàng vào các khay cassette. Mỗi lược tối thiểu đỡ được 6 mối nối |
| 1.16 | Ống co nhiệt | Ống co nhiệt bảo vệ mối hàn bên trong khay có chiều dài 40 ÷ 60 mm kèm theo để bảo vệ mối hàn, Ống co nhiệt gồm một lõi inox và 2 lớp ống polymer co nhiệt bên ngoài. Khi ra nhiệt mối nối, nó sẽ làm kín khít hai đầu và bảo vệ mối nối kín khí. Lõi inox bên trong hỗ trợ làm bền thêm cho mối nối. |
