Thông Số Kỹ Thuật
Chủng loại
Bộ chia quang PLC 1x16 mini type chuẩn SC
Kết nối
SC single mode, G652D
Giao diện
APC hoặc UPC
Suy hao
Suy hao IL<=13.8 dB, phản hồi RL>=60dB
Kết cấu
dạng mini type, InPut: 1.9M, 0.9mm - Output: 0.6-1.0mm, 0.9mm
Màu sắc
Phân loại theo mã màu

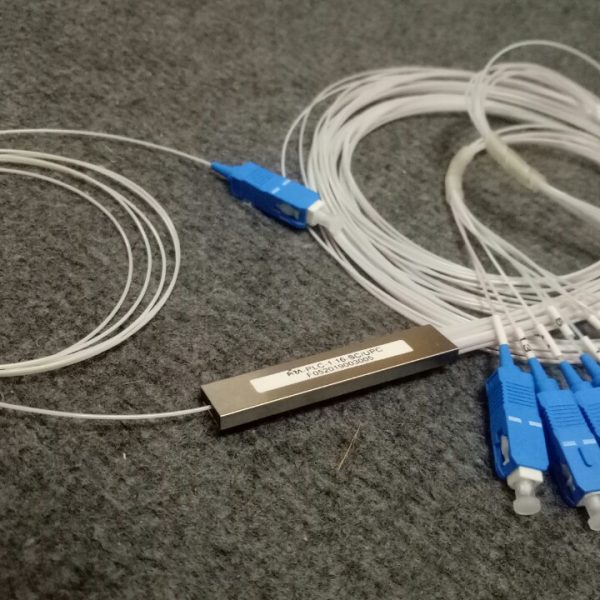

Bộ chia quang PLC 1×16 mini type-SC single mode
Giá: Liên hệ
– Chủng loại: PLC Splitter mini type
– Input:01 – Output: 16
– Suy hao IL<=13.8 dB, phản hồi RL>=60dB
– Chuẩn kết nối SC/APC Single mode
– In-Output: kết nối SC- SM, SP
– Chiều dài sợi quang: 0.6m đến 1.5m
– Đường kính sợi quang: 0.9mm
Ms Huyền - 038.456.1346- Đảm bảo hàng chính hãng, đầy đủ CO, CQ
- Miễn phí đổi trả khi hàng lỗi từ nhà sản xuất
- Giải quyết mọi thông tin và đáp ứng mọi nhu cầu
Thông số kỹ thuật của bộ chia quang PLC 1×16 mini type chuẩn SC single mode
Bộ chia quang Splitter 1 x 16 SC single mode có kích thước tương đối nhỏ và hoạt động trong bước sóng rộng có tính đồng nhất giữa các kênh. Bộ Optical Splitter PLC 1 x 16 là một thiết bị quan trọng của mạng quang thụ động – PON, sử dụng rộng rãi trong hệ thống cáp mạng CATV, FTTH, FTTB,…
| Parameter | Unit | Specifications | ||||
| 1×16 | ||||||
| Case Dimensions | Width | mm | 12 | |||
| Height | 4 | |||||
| Length | 60 | |||||
| Case Material | – | Stainless steel | ||||
| Fiber Type [IN & OUT] | – | G.652D or G.657A1 | ||||
| Input Tube Type | – | 900um tube(White) | ||||
| Input Length | mm | 1,5.00 (±30) | ||||
| Output Tube Type | – | 900um tube(White) | ||||
| Output Length | mm | 0.6 to 1,5.00 (±30) | ||||
| Connector type
[IN & OUT] |
Type 1 | – | SC/APC | |||
| Type 2 | SC/UPC | |||||
Bộ chia quang Splitter PLC 1 x 16 SC mini type có kích thước nhỏ, lần lượt với thông số thanh sắt inox bảo vệ chíp là 4mm x 12mm x 60mm và hoạt động trong bước sóng rộng 1260 ~ 1650nm, và tính đồng nhất giữa kênh và kênh là tương đối tốt, được ứng dụng nhiều trong các mạng PON để thực hiện chia tách tín hiệu quang. Bộ Optical Splitter PLC 1 x 16 được cấu tạo từ sợi quang Single – mode hoặc Multi-mode có đường kính lõi là 9um. Các khớp nối kiểu đơn tiêu chuẩn thường được sử dụng trong các cuộc viễn liên ngắn với nguồn đèn LED hoạt động ở mức 1310nm hoặc 1550nm.

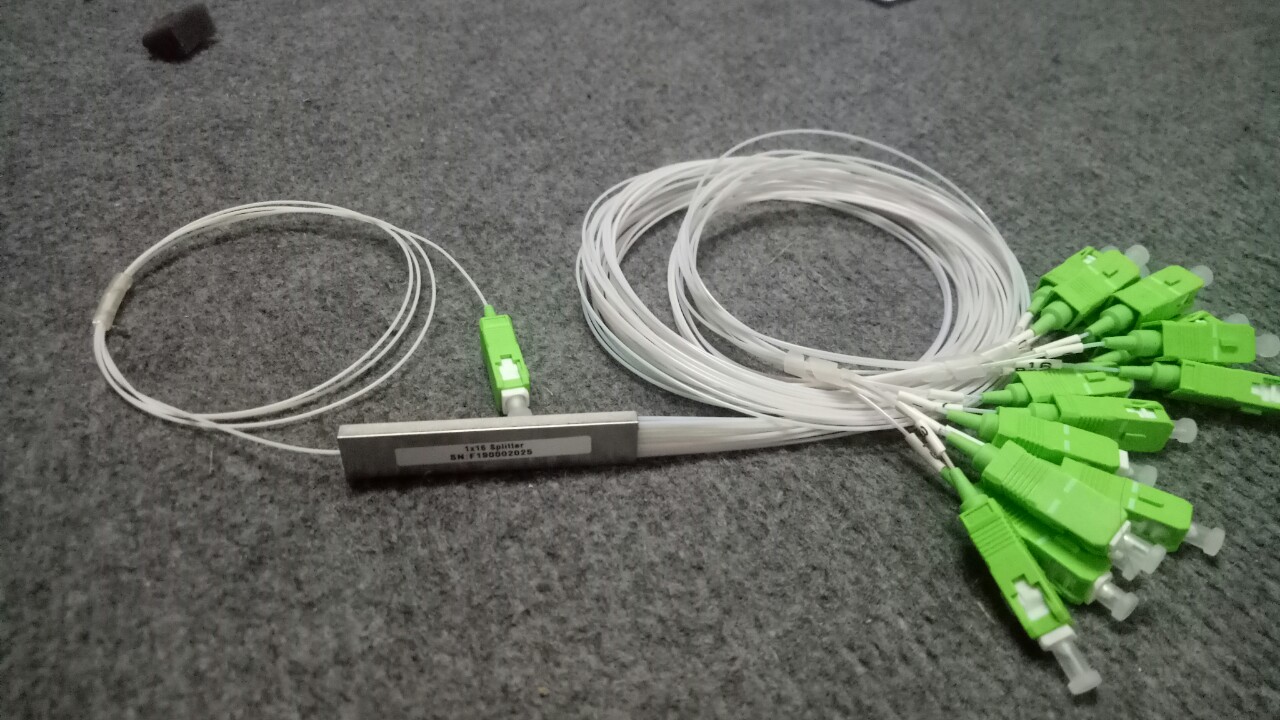

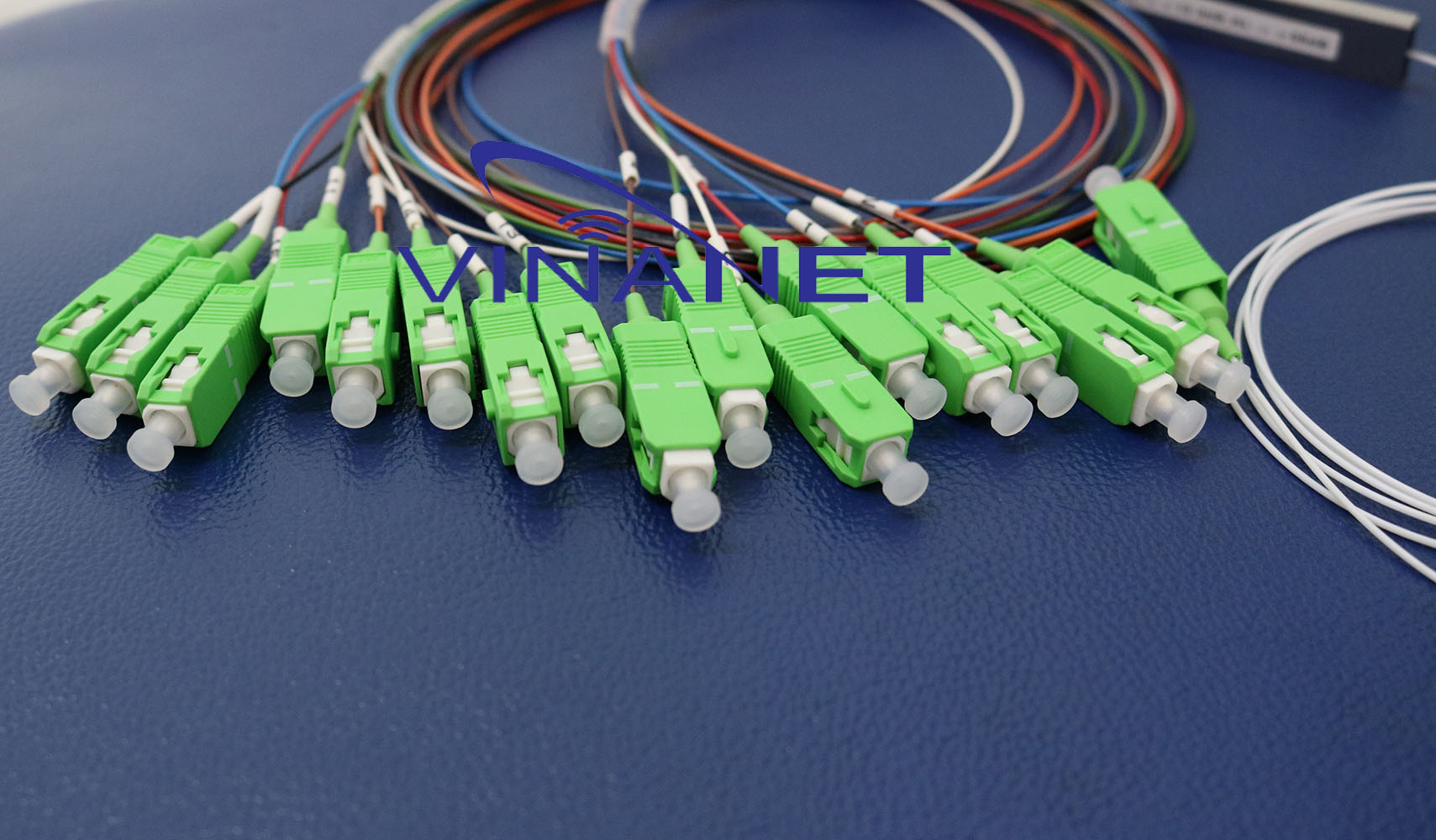

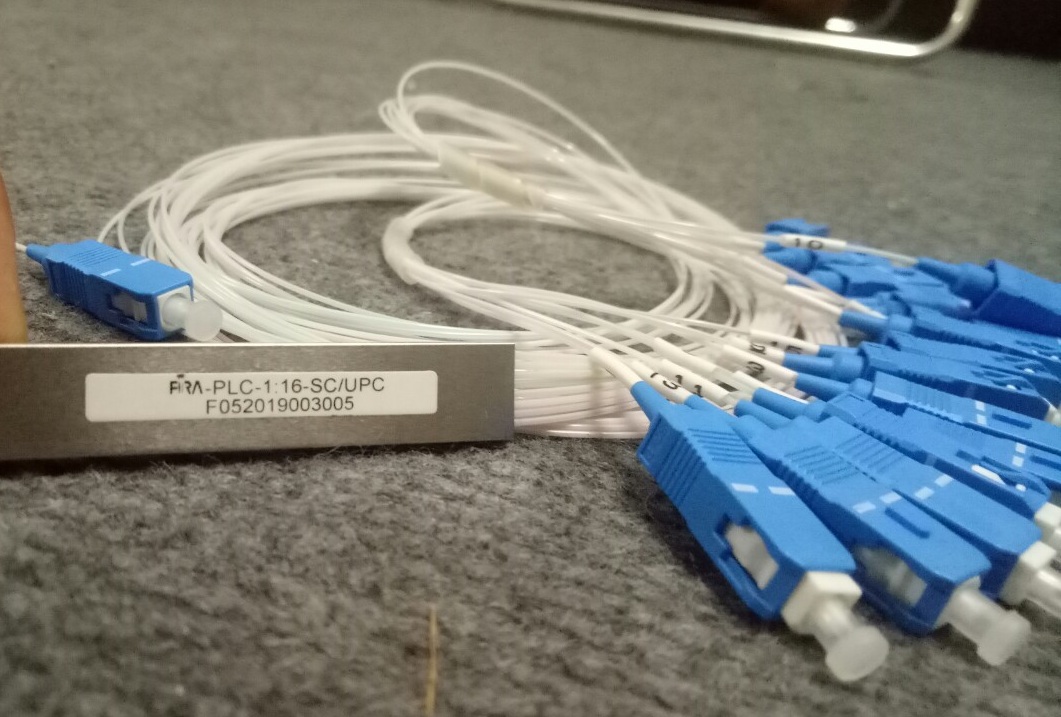

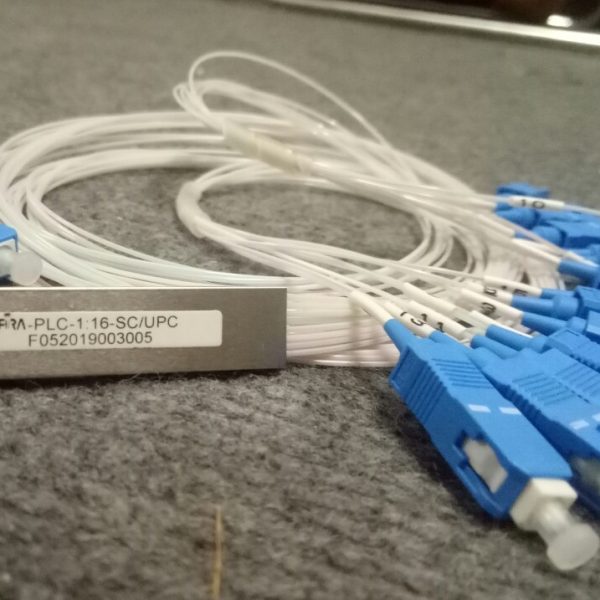

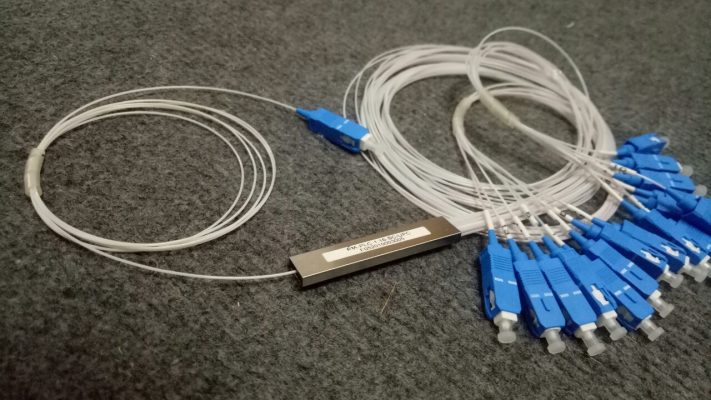

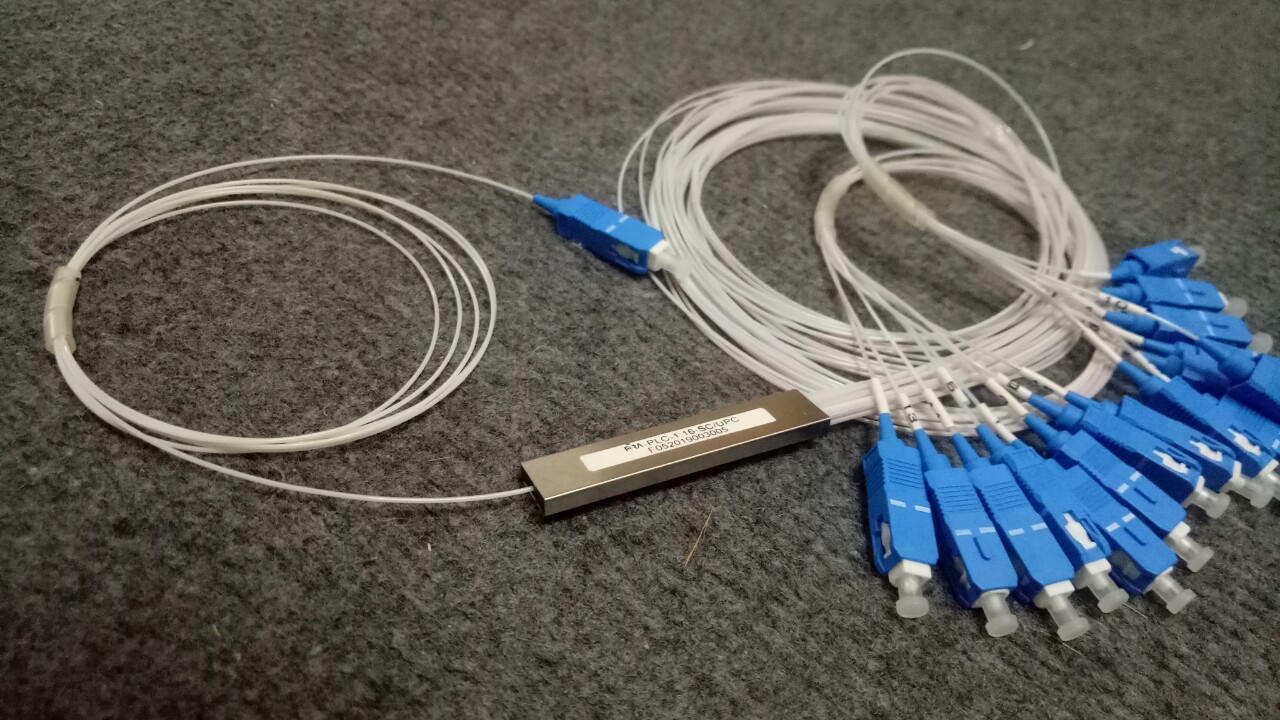

Bộ chia quang Splitter 1 x 16 Mini type SC single mode, có 2 loại là SC/APC và SC/UPC
Sự khác biệt của bộ chia quang PLC 1×16 mini type bộ chia tách quang Splitter là một loại thiết bị quản lý năng lượng quang học thụ động chất lượng cao được chế tạo bằng công nghệ ống dẫn quang bằng Silica để phân phối các tín hiệu quang từ lõi trung tâm đến nhiều vị trí. Thietbiquang.net là đơn vị dẫn đầu trong việc cung cấp tất cả các sản phẩm Optical Splitter đều đáp ứng hết các tiêu chuẩn
Bộ chia tách quang PLC 1 x 16 có nguyên lý hoạt động khá đơn giản với một đầu là 1 sợi quang truyền dữ liệu qua một bộ chia nhỏ, hình chữ nhật có lõi được làm bằng thủy tinh sau đó tín hiệu được chia đều ở các cổng ra là các đầu sợi quang. Một điều đặc biệt ở thiết bị này đó là nó có thể tự động điều chỉnh và cân đối đều tôc độ truyền tín hiệu ở các sợi ra.
| Parameter | Unit | Specifications | ||
| 1×16 | ||||
| Operating Wavelength | nm | 1260 ~ 1650 | ||
| Insertion Loss | Max | dB | 13.8 | |
| Uniformity | Max | dB | 0.7 | |
| Polarization Dependent Loss | Max | dB | 0.2 | |
| Return Loss | Min | dB | 55 | |
| Directivity | Min | dB | 55 | |
| Operating Temperature | ℃ | -40℃ to +85℃ | ||
| Storage Temperature | ℃ | -40℃ to +85℃ | ||
| Operating Humidity | Max | 95% RH | ||
| Storage Humidity | Max | 95% RH | ||
Bộ chia quang Splitter 1 x 16 (Optical Splitter PLC 1 x 16) dùng trong CATV – các liên kết CCTV (Closed Circuit Televison – hệ thống video riêng biệt). Chúng được ứng dụng rộng rãi trong hệ thống FFTX (FTTB, FTTC, FTTD, FTTH, FTTO, FTTP, FTTZ ),sử dụng trong trong các mạng PON (tiêu biểu là EPON, GPON, BPON).Nổi bật nhất vẫn là ứng dụng phân phối tín hiệu tự động bằng công nghệ quang silica.
