Thông Số Kỹ Thuật

Chủng loại

Bộ chia quang PLC mini type 1x4

Kết nối connector

chuẩn SC single mode, giao diện APC hoặc UPC

Chiều dài

Input: 1.5M - Output: 0.6-1M

Đường kính dây

0.9mm, dây phân loại màu

Chủng loại sợi

Single mode, G652D hoặc G675A1

Suy hao

Suy hao IL<=7.3dB, phản hồi RL>=50dB

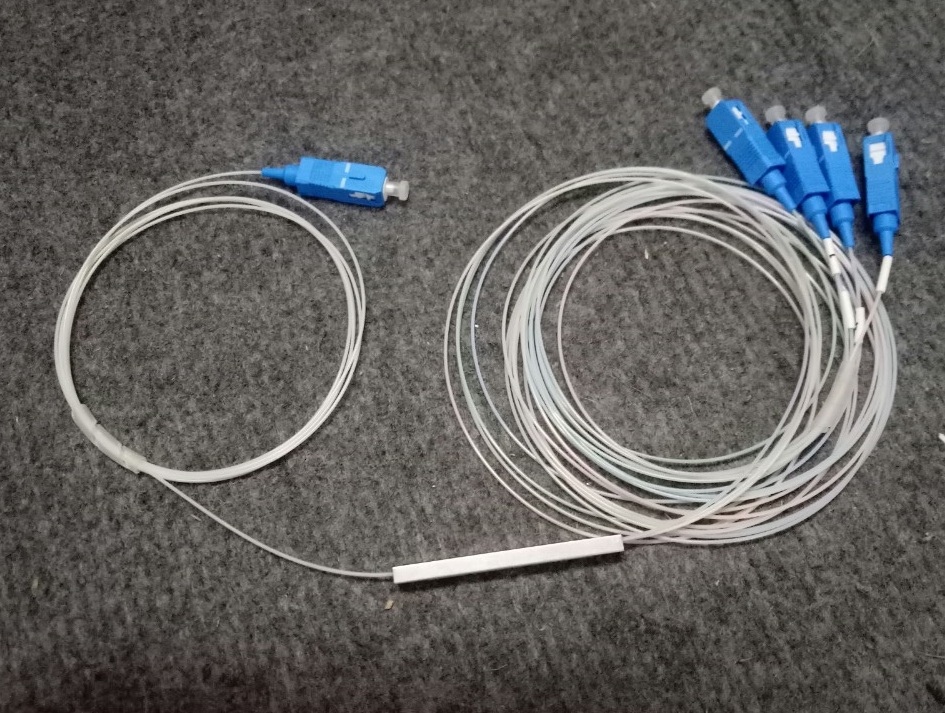

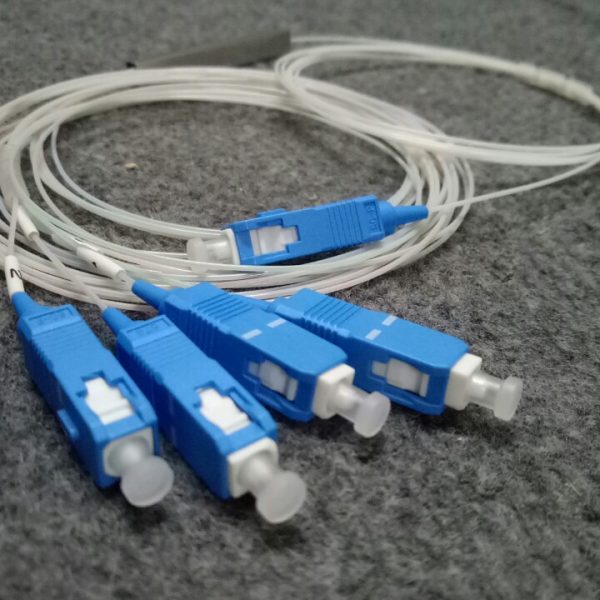

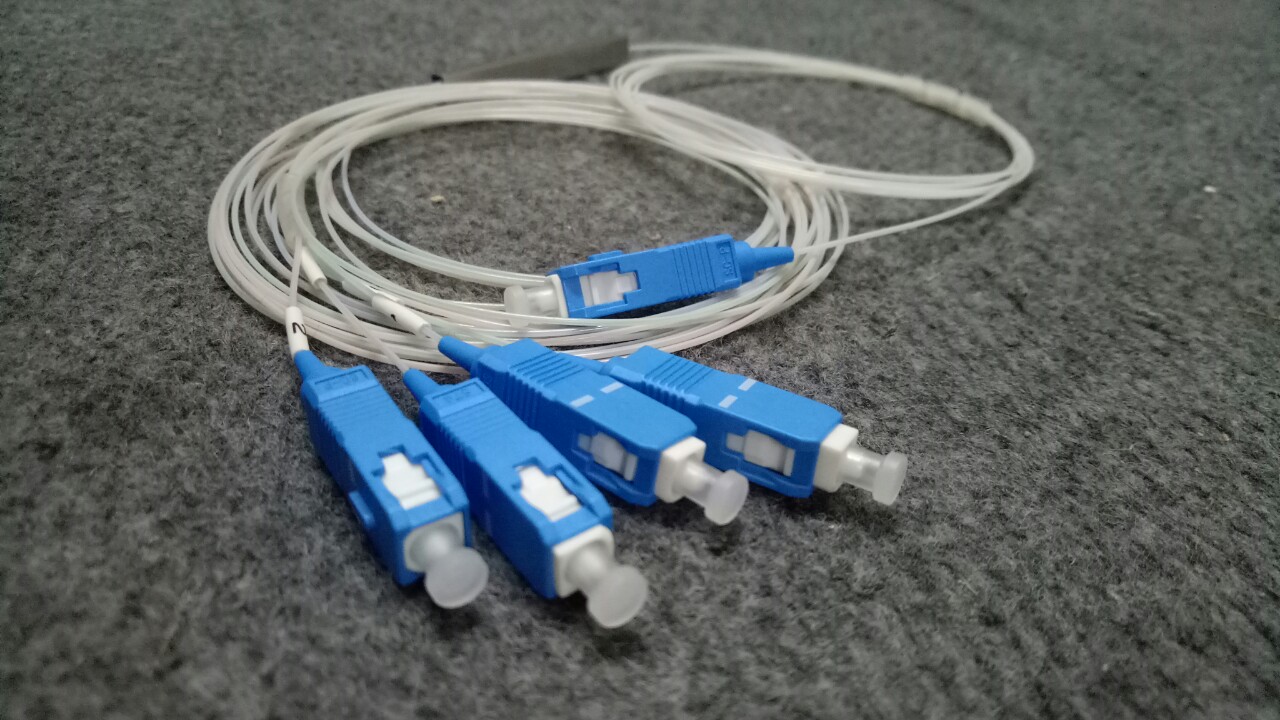

Bộ chia quang PLC Splitter 1×4 Mini type – SC single mode

Giá: Liên hệ

– Chủng loại: PLC Splitter mini type
– Input:01 – Output: 04 chuẩn SC single mode
– Suy hao IL<=7.3dB, phản hồi RL>=50dB
– Chuẩn kết nối SC Single mode
– In-Output: SC/APC hoặc SC/UPC
– Chiều dài sợi quang: 0.6m đến 1.5m
– Đường kính sợi quang: 0.9mm

Chat Zalo hoặc gọi Hotline - Hỗ trợ 24/7

Cam kết

Đảm bảo hàng chính hãng, đầy đủ CO, CQ
Miễn phí đổi trả khi hàng lỗi từ nhà sản xuất
Giải quyết mọi thông tin và đáp ứng mọi nhu cầu

Danh mục: BỘ CHIA QUANG PLC Từ khóa: Bộ chia quang PLC 1x4, PLC mini type 1x4 SC

Mô tả
Đánh giá (0)

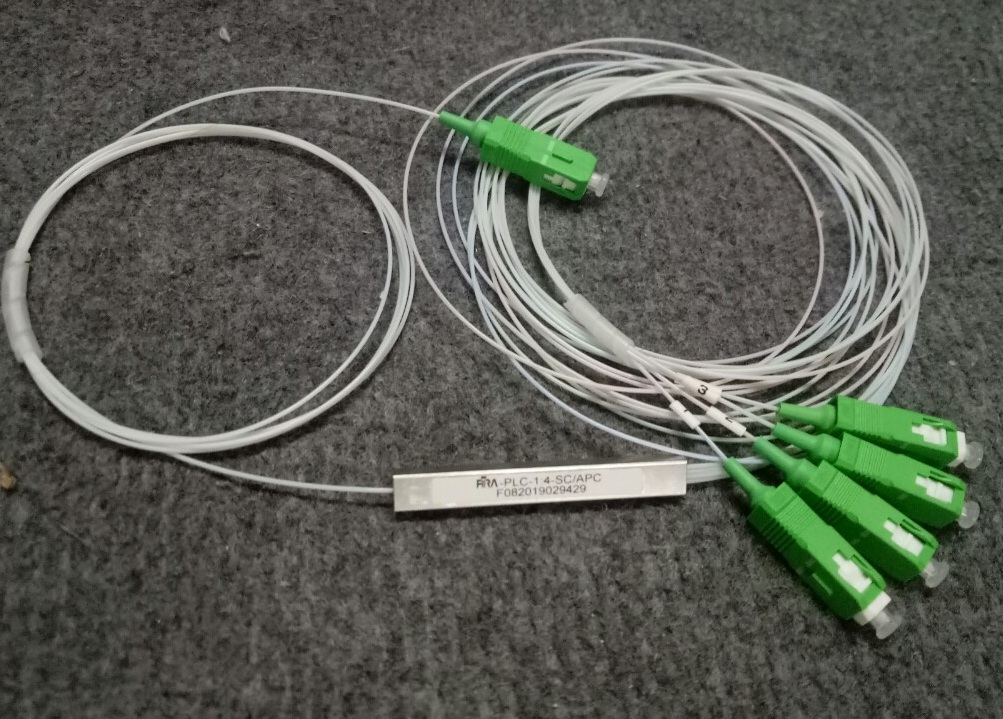

apc 2 Copy - Chủng loại: PLC Splitter mini type - Input:01 - Output: 04 chuẩn SC single mode - Suy hao IL<=7.3dB, phản hồi RL>=50dB - Chuẩn kết nối SC/APC Single mode - In-Output: SC/APC hoặc SC/UPC - Chiều dài sợi quang: 0.6m đến 1.5m - Đường kính sợi quang: 0.9mm

Bộ chia quang Splitter 1×4 SC single mode (Optical Splitter PLC) loại thiết bị quản lý năng lượng quang học thụ động chất lượng cao được chế tạo bằng công nghệ ống dẫn quang bằng Silica để phân phối các tín hiệu quang từ lõi trung tâm (OLT) đến nhiều vị trí (ONU). Bộ chia quang Splitter 1×4 chuẩn SC có kích thước nhỏ và hoạt động trong bước sóng rộng và tính đồng nhất giữa kênh và kênh là tương đối tốt, được ứng dụng nhiều trong các mạng PON để thực hiện chia tách tín hiệu quang.

Cty VinaNET đang cung cấp tất cả các sản phẩm Optical Splitter (bộ chia quang splitter) 1 x 4 chuẩn SC single mode đáp ứng các tiêu chuẩn của ngành viễn thông

Sự khác biệt bộ chia quang PLC 1×4 mini type SC Kết nối sợi quang chất liệu bằng Gốm. Bộ chia quang PLC Dùng trong viễn thông, hệ thống mạng FTTH, hệ thống PON, hàng mới 100%. Là thiết bị quản lý công suất quang, được sản xuất dựa trên công nghệ dẫn sóng quang học phẳng, nó có các đặc tính như tổn hao thấp, phân bố công suất đều, kích thước nhỏ gọn, độ tin cậy cao. PDL thấp và được sử dụng rộng rãi trong viễn thông, đặt biệt FTTx, bước sóng làm việc của thiết bị có dải sóng rộng.

Kết nối sợi quang chất liệu bằng Gốm. Bộ chia quang PLC 1×4 mini type chuẩn kết nối SC, Dùng trong viễn thông, hệ thống mạng FTTH, hệ thống PON, hàng mới 100%. Là thiết bị quản lý công suất quang, được sản xuất dựa trên công nghệ dẫn sóng quang học phẳng, nó có các đặc tính như tổn hao thấp, phân bố công suất đều, kích thước nhỏ gọn, độ tin cậy cao. PDL thấp và được sử dụng rộng rãi trong viễn thông, đặt biệt FTTx, bước sóng làm việc của thiết bị có dải sóng rộng.

Parameter	Unit		Specifications
				1×4
Operating Wavelength	nm		1260 ~ 1650
Insertion Loss	Max	dB		7.3
Uniformity	Max	dB		0.5
Polarization Dependent Loss	Max	dB		0.15
Return Loss	Min	dB	55
Directivity	Min	dB	55
Operating Temperature	℃		-40℃ to +85℃
Storage Temperature	℃		-40℃ to +85℃
Operating Humidity	Max		95% RH
Storage Humidity	Max		95% RH

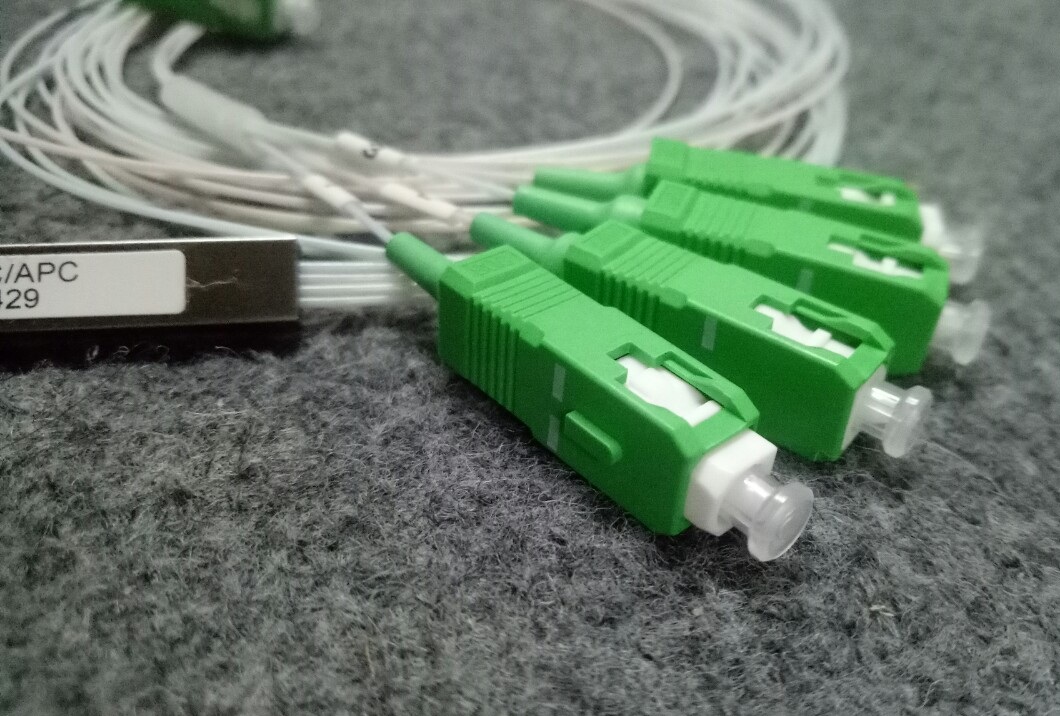

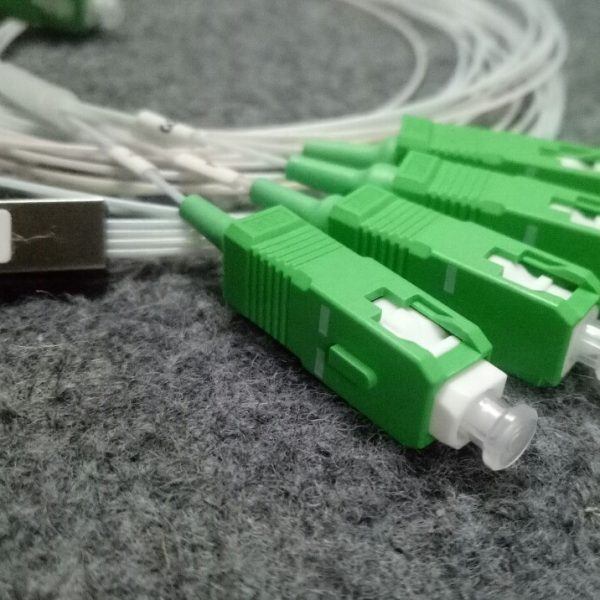

apc 4 1 - Chủng loại: PLC Splitter mini type - Input:01 - Output: 04 chuẩn SC single mode - Suy hao IL<=7.3dB, phản hồi RL>=50dB - Chuẩn kết nối SC/APC Single mode - In-Output: SC/APC hoặc SC/UPC - Chiều dài sợi quang: 0.6m đến 1.5m - Đường kính sợi quang: 0.9mm

Bộ chia quang Splitter PLC 1 x 4 SC mini type có kích thước nhỏ, lần lượt với thông số thanh sắt inox bảo vệ chíp là 4mm x 12mm x 60mm và hoạt động trong bước sóng rộng 1260 ~ 1650nm, và tính đồng nhất giữa kênh và kênh là tương đối tốt, được ứng dụng nhiều trong các mạng PON để thực hiện chia tách tín hiệu quang. Bộ Optical Splitter PLC 1 x 4 được cấu tạo từ sợi quang Single – mode hoặc Multi-mode có đường kính lõi là 9um. Các khớp nối kiểu đơn tiêu chuẩn thường được sử dụng trong các cuộc viễn liên ngắn với nguồn đèn LED hoạt động ở mức 1310nm hoặc 1550nm.

Sự khác biệt của bộ chia quang PLC 1×4 mini type có 2 loại là SC/APC và SC/UPC bộ chia tách quang Splitter là một loại thiết bị quản lý năng lượng quang học thụ động chất lượng cao được chế tạo bằng công nghệ ống dẫn quang bằng Silica để phân phối các tín hiệu quang từ lõi trung tâm đến nhiều vị trí. Thietbiquang.net là đơn vị dẫn đầu trong việc cung cấp tất cả các sản phẩm Optical Splitter đều đáp ứng hết các tiêu chuẩn

Bộ chia tách quang PLC mini type 1 x 4 có nguyên lý hoạt động khá đơn giản với một đầu là 1 sợi quang truyền dữ liệu qua một bộ chia nhỏ, hình chữ nhật có lõi được làm bằng thủy tinh sau đó tín hiệu được chia đều ở các cổng ra là các đầu sợi quang. Một điều đặc biệt ở thiết bị này đó là nó có thể tự động điều chỉnh và cân đối đều tôc độ truyền tín hiệu ở các sợi ra.

Thông số kỹ thuật của bộ chia quang PLC 1×4 mini type chuẩn SC single mode

Parameter
					1×4
Case Dimensions		Width	mm	7
		Height		4
		Length		55
Case Material		–		Stainless steel
Fiber Type [IN & OUT]		–		G.652D or G.657A1
Input Tube Type		–		900um tube(White)
Input Length		mm		1,5.00 (±30)
Output Tube Type		–		900um tube(White)
Output Length		mm		0.6 to 1,5.00 (±30)
Connector type [IN & OUT]	Type 1	–		SC/APC
	Type 2			SC/UPC

5 16 - Chủng loại: PLC Splitter mini type - Input:01 - Output: 04 chuẩn SC single mode - Suy hao IL<=7.3dB, phản hồi RL>=50dB - Chuẩn kết nối SC/APC Single mode - In-Output: SC/APC hoặc SC/UPC - Chiều dài sợi quang: 0.6m đến 1.5m - Đường kính sợi quang: 0.9mm

Bộ chia quang Splitter 1 x 4 SC single mode có kích thước tương đối nhỏ và hoạt động trong bước sóng rộng có tính đồng nhất giữa các kênh. Bộ Optical Splitter PLC 1 x 2 là một thiết bị quan trọng của mạng quang thụ động – PON, sử dụng rộng rãi trong hệ thống cáp mạng CATV, FTTH, FTTB,…

Bộ chia quang Splitter 1 x 4 Mini type SC single mode, có 2 loại là SC/APC và SC/UPC

Bộ chia quang Splitter 1 x 4 (Optical Splitter PLC 1 x 4) dùng trong CATV – các liên kết CCTV (Closed Circuit Televison – hệ thống video riêng biệt). Chúng được ứng dụng rộng rãi trong hệ thống FFTX (FTTB, FTTC, FTTD, FTTH, FTTO, FTTP, FTTZ ),sử dụng trong trong các mạng PON (tiêu biểu là EPON, GPON, BPON).Nổi bật nhất vẫn là ứng dụng phân phối tín hiệu tự động bằng công nghệ quang silica.
