Hộp phối quang ODF 48Fo outdoor sắt
Giá: Liên hệ
Hộp phân phối quang ODF 24FO outdoor sắt
– Kích thước 400*315*130mm
– Chất liệu thép cán nóng, sơn tĩnh điện
– Chống nước và chống bụi tốt
Ms Huyền - 038.456.1346- Đảm bảo hàng chính hãng, đầy đủ CO, CQ
- Miễn phí đổi trả khi hàng lỗi từ nhà sản xuất
- Giải quyết mọi thông tin và đáp ứng mọi nhu cầu
Tính năng của ODF 48FO outdoor sắt. Vật liệu là thép kỹ thuật cán nguội cold- rol, có chất lượng cao và có thể sử dụng trong nhà, ngoài trời. Cấu trúc chắc chắn và đáng tin cậy. sơn tĩnh điện chống han gỉ, Thiết kế được áp dụng cho treo tường và gắn trên cột, Cáp vào ra đi từ từ dưới đáy của hộp.
Hỗ trợ đấu nối dây nối quang, dây nhảy quang, bộ chia quang PLC, các khớp nối adapter. Tương thích với cáp nối nhanh và cáp FTTH,… các quang treo, cáp cống, cáp ADSS, Cổng vào ra dưới đáy tủ, được bảo vệ chắc chắn chống côn trùng.
Ứng dụng của tủ ODF 48FO outdoor sắt. Hộp phân phối ODF 16FO OUTDOOR (kích thước: 350mm * 300mm * 120mm±10mm), được sử dụng rộng rãi như cho các hạ tầng viễn thông GEPON, các hệ thống AON, SCTV,….Sử dụng cho hạ tầng mạng, hạ tầng thông tin, điện lực. Sử dụng cáp chính vào và ra dưới đáy hộp. Đấu nối dây Pigtail, patch cord chuẩn FC, SC hoặc LC
Tại sao nên dùng tủ ODF 48FO outdoor sắt? Vỏ của ODF 16FO OUTDOOR được làm bằng thép, bề mặt nhẵn đồng đều, với kích thước nhỏ, trọng lượng nhẹ và ngoại hình đẹp, chống nước, chống bụi, chống lão hóa, bảo vệ lên đến IP65. Chất liệu thép cán nguội, Độ dày thép >=1.0mm trở lên, Sơn tĩnh điện màu trắng ghi, Thiết kế nhỏ gọn, dễ dàng sử dụng và lắp đặt. Sử dụng tối đa được 48FO, panel chứa đầu nối quang Adaper với chuẩn SC, FC hoặc LC đôi, Tích hợp cho đấu nối Pigtail hoặc dây nhảy chuẩn FC, SC hoặc LC, Lắp đặt phù hợp với trong nhà, ngoài trời, treo trên trường hoặc trên cột
Lắp trên tường
Đánh dấu trên tường vị trí khoan lỗ gắn tắc kê theo kích thước. Khoan lỗ và gắn tắc kê nhựa vào vị trí đã đánh dấu. Kiểm tra độ vững chắc rồi làm tiếp, khi Lắp trên cột Chuẩn bị đai và khóa đai. Sử dụng kìm siết đai inox để siết chặt vào than cột sau khi luồn đai inox. Kiểm tra độ vững chắc trước khi làm tiếp
Vật liệu chế tạo kết cấu của tủ ODF 48Fo outdoor sắt là gì? Sử dụng chất liệu thép cold-rol. Được sơn tĩnh điện, thiết kế thẩm mỹ, Hộp ODF được thiết kế phù hợp để treo cột, cột ngoài trời hoặc treo tường trong nhà tùy theo nhu cầu sử dụng, Dung lượng: đến 24 sợi, có thể gắn đồng thời tối thiểu 48 chiếc adapter SC, FC hoặc LC duplex, Đáp ứng yêu cầu chống bụi, chống nước theo cấp độ IP54 trở lên, Phiến dắn đầu giao tiếp quang phía trong ( thanh panel cài adapter) có thể tháo dời phù hợp đầu giao tiếp quang SC, LC. FC, ST…Hộp ODF được thiết kế dạng Module giúp dễ dàng nâng cấp, quản lý. Cấu trúc ODF kiểu 2 lớp, kiểu khay quay giúp dễ dàng nâng cấp, mở rộng dung lượngThiết kế không gian quản lý cáp chính và cáp nhánh riêng biệt
Các phụ kiện kèm theo của tủ ODF 48Fo outdoor sắt:
- Dây thít, băng dính điện, ốc bắt thanh cố định với tủ, nhãn đánh dấu sợi dây hang, đai siết và giữ cáp
- Dây xoắn ruột gà dùng để luồn ống lỏng và dây nối
- Dây đai inox bản 19mm
- Khóa đai inox A200
- Thanh sắt cố định tủ
- Vít nở sắt M10 treo tường

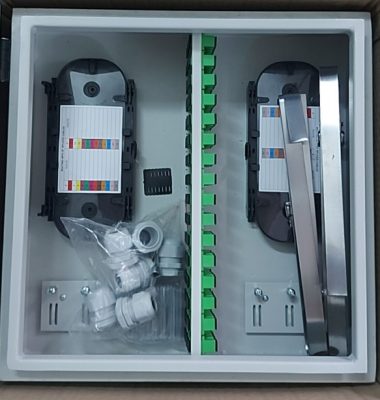

Khay hàn quang trong tủ ODF 48FO outdoor sắt
| STT | Tiêu chuẩn kỹ thuật | |
| 1 | Vật liệu | Nhựa ABS kỹ thuật |
| 2 | Dung lượng | 24 Ống nung/ khay hàn |
| 3 | Số lượng | 02 khay hàn, có thể mở rộng nếu cần. |
| 4 | Cấu trúc: | Có 12 khe lược chứa và cố định ống nung. Có bộ phận cố định ống lỏng cáp quang (mỗi cổng cáp vào/ra : 2 vị trí. Các khay hàn được liên kết chắc chắc với nhau, có thể lắp thêm để mở rộng, liên kết góc cạnh ngay của khay hàn. Khay hàn trên cùng có nắp đậy. Cho phép bán kính uốn cong của sợi quang ≥ 30mm |
| 5 | Khe lược trên khay: | Chiều cao ≥ 5mm. Giữ được ống nung có chiều dài 60mm. Điểm cố định ống nung không ảnh hưởng đến chất lượng sợi quang. |
Phụ kiện dây nối quang trong tủ ODF 48Fo outdoor sắt
| STT | Tiêu chuẩn kỹ thuật | |
| 1 | Loại sợi | Sợi quang Single mode, simplex, Có đầu bịt chống bụi |
| 2 | Suy hao | Suy hao chèn ≤ 0,3dB, Suy hao phản xa ≥ 55dB( đầu APC), Suy hao phản xa ≥ 60dB( đầu APC) |
| 4 | Đáp ứng tiêu chuẩn kỹ thuật | Kiểu đấu nối SC, FC, LC |
| 5 | Chủng loại đầu: | SC , FC, LC |
| 6 | Đường kính dây danh định | 0.9mm ± 5% |
| 7 | Chiều dài danh định | 1,5m |
| 8 | Số lần cắm/rút tại Adapter | ≥ 200 lần |
| 9 | Màu sắc | Nhóm 12 màu theo chuẩn TIA/EIA-598 |
Đầu nối adapter trong tủ ODF 48FO outdoor sắt
- Thông số kỹ thuật.
| STT | Tiêu chuẩn kỹ thuật | |
| 1 | Chất liệu làm adapter | Phân kết nối: gốm Ceramic.Vỏ bằng nhựa: có đầu bịt chống bụi hai bên. |
| 2 | Kiêu giao diện kết nối | Chuẩn SC, FC, LC duplex |
| 3 | Suy hao đầu nối tại Adapter | ≤ 0,2dB |
| 4 | Số lần cắm vào Adapter | ≥ 200 lần. |
| 5 | Dải nhiệt hoạt động Adapter | -10°C÷ 60°C |
Ống co nhiệt để bảo vệ mối hàn trong tủ ODF 48Fo outdoor sắt
| STT | Tiêu chuẩn kỹ thuật | |
| 1 | Dung lượng chứa | 1 sợi |
| 2 | Chiều dài | 60mm |
| 3 | Ống trong: | Đường kính: 1,3÷ 1,5mm. Chiều dày: 0,5mm |
| 4 | Ống ngoài: | Đường kính: 2.0 ÷ 3.0mm. Chiều dày: 0,25mm |
| 5 | Dây gia cường: | Đường kính: 1,5mm. Chiều dài: 54mm |
| 6 | Vật liệu: | Ống trong nhựa EVA. Ống ngoài: nhựa Polyolefin. Dây gia cường: thép không gỉ |
| 7 | Nhiệt độ hoạt động | 90°C÷ 120°C |
| 8 | Tỷ lệ nhiệt xuyên tâm | ≥ 50% |
