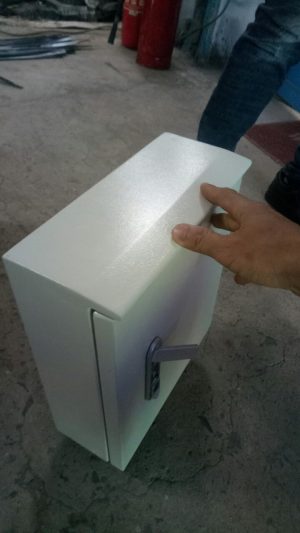

Giới thiệu về tủ ODF 16Fo outdoor sắt Viettel dùng trên cột, trên trường. dùng cho các điểm phối quang, dùng để chứa bộ chia quang, dây nhảy, dây nối, dây thuê bao, đầu Fast connector, Adapter. Tủ có nhiệm vụ bảo vệ các điểm đấu nối, đảm bảo đường truyền được ổn định. Chất lượng vỏ làm bằng thép cán nguội, sơn tĩnh điện. Khóa cửa chắc chắn ba điểm, cáp vào ra thuận tiện cho việc thi công và triển khai cũng như bảo trì, bảo dưỡng

Thông số kỹ thuật tủ ODF 16Fo outdoor sắt Viettel:
– Chất liệu thép cán nguội

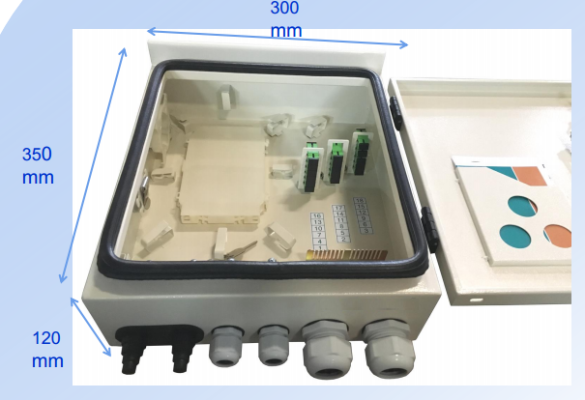

– Kích thước: 350*300*120mm
– Thép dày >=1.2mm, sơn tĩnh điện màu trắng xám
– Khóa cửa ba điểm chắc chắn, bảo vệ tối đa
– Nóc có mái che, viền cao su tổng hợp chắn nước
– Cáp input theo Mid-span

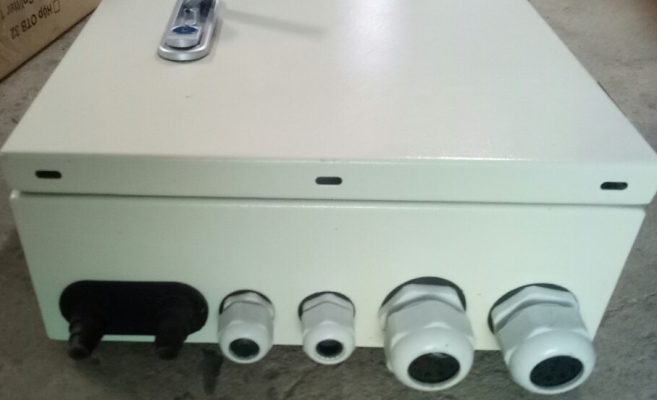

– Cáp vào phụ 2 cổng PG16
– Cáp ra chính 2 cổng PG32

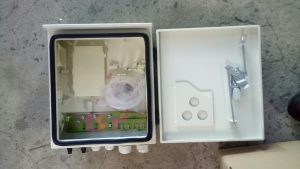

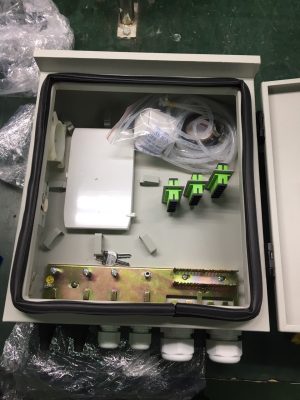

– Khe kẹp tấm PLC, panel chứa adapter, khay chứa hàn quang, lô quấn cáp

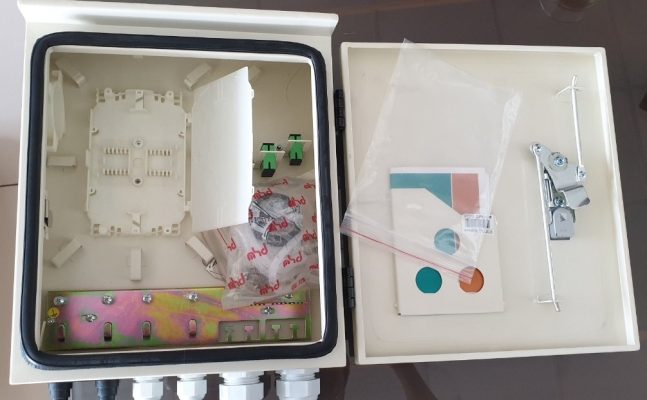

Tủ các các phụ kiện kèm theo tủ ODF 16Fo outdoor sắt Viettel
– Ống co nhiệt dài 600mm
– Ốc siết cáp PG32: số lượng 02 chiếc
– Ốc siết cáp PG16: số lượng 02 chiếc
– Núm cáp vào: chất liệu cao su mềm, chống nước: 01 chiếc
– Khay chứa hàn quang: 01 chiếc
– Lô quấn cáp, khe kẹp thanh PLC, thanh panel chứa adapter
– Dây thít nhựa, băng dính nhưa, note số, ốc siết cổ dê, ống ruột gà, chìa kháo,  cao su non, dây đai inox
>Tủ ODF16Fo outdoor Viettel có gì đặc biệt ?
– Sử dụng chất liệu thép cold-rol. Được sơn tĩnh điện, thiết kế thẩm mỹ

-Hộp ODF được thiết kế phù hợp để treo cột, cột ngoài trời hoặc treo tường trong nhà tùy theo nhu cầu sử dụng Dung lượng: đến 24 sợi, có thể gắn đồng thời tối thiểu hai bộ chia quang PLC các loại 1*4, 1*8 hoặc 1*16

-Đáp ứng yêu cầu chống bụi, chống nước theo cấp độ IP54 trở lên

-Phiến dắn đầu giao tiếp quang phía trong ( thanh panel cài adapter) có thể tháo dời phù hợp đầu giao tiếp quang SC, LC. FC, ST…

-Hộp ODF được thiết kế dạng Module giúp dễ dàng nâng cấp, quản lý

-Thiết kế không gian quản lý cáp chính và cáp nhánh riêng biệt

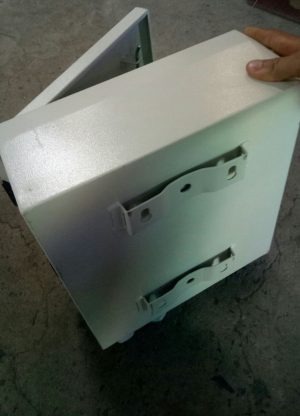

Khoan lỗ và gắn tắc kê nhựa vào vị trí đã đánh dấu. Kiểm tra độ vững chắc rồi làm tiếp, khi Lắp trên cột Chuẩn bị đai và khóa đai. Sử dụng kìm siết đai inox để siết chặt vào than cột sau khi luồn đai inox. Kiểm tra độ vững chắc trước khi làm tiếp

Vật liệu chế tạo kết cấu của tủ 16Fo outdoor Viettel là gì? Sử dụng chất liệu thép cold-rol. Được sơn tĩnh điện, thiết kế thẩm mỹ, Hộp ODF được thiết kế phù hợp để treo cột, cột ngoài trời hoặc treo tường trong nhà tùy theo nhu cầu sử dụng, Dung lượng: đến 24 sợi, có thể gắn đồng thời tối thiểu 48 chiếc adapter SC, FC hoặc LC duplex, Đáp ứng yêu cầu chống bụi, chống nước theo cấp độ IP54 trở lên, Phiến dắn đầu giao tiếp quang phía trong ( thanh panel cài adapter) có thể tháo dời phù hợp đầu giao tiếp quang SC, LC. FC, ST…Hộp ODF được thiết kế dạng Module giúp dễ dàng nâng cấp, quản lý. Cấu trúc ODF kiểu 2 lớp, kiểu khay quay giúp dễ dàng nâng cấp, mở rộng dung lượngThiết kế không gian quản lý cáp chính và cáp nhánh riêng biệt
