Thông Số Kỹ Thuật
Tiêu chuẩn
: Dùng ngoài trời, kiểu dáng chuẩn VNTP, treo trên cột, chống nước, côn trùng, chống va đập
Dung lượng
: Tối đa 24 cổng
Hỗ trợ cài đặt
: PLC , pigtail, adapter, ống co nhiệt
Phụ kiện
: Adapter, Pigtial, ống co nhiệt, PLC, khay hàn quang, dây đai, dây thít, ốc siết cáp, tai bắt rack, ốc bắt rack, vít cố định adapter, vỏ carton,....

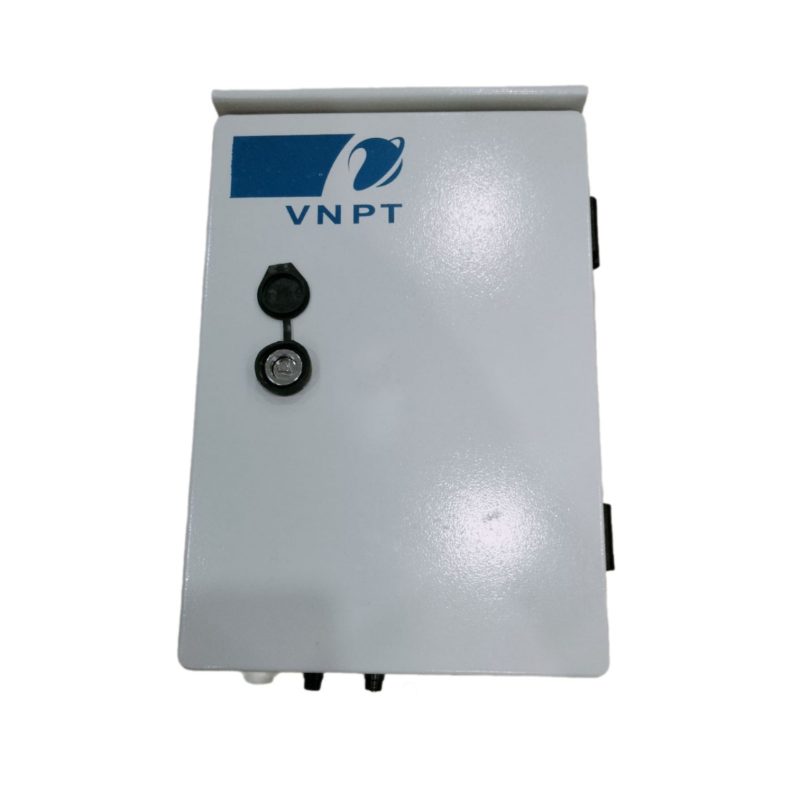

Tủ phối quang ODF 24FO Outdoor-sắt- VNPT
Giá: Liên hệ
– Chất liệu thép cán nguội, sơn tĩnh điện
– Kích thước: 350*270*150mm
– Thép dày >=1.2mm
– Khóa cửa bảo vệ chống trộm
– Nóc có mái che, viền cao su tổng hợp chắn nước
– Cáp input theo Mid-span
– cáp vào ra thuận tiện có thể tháo rời nâng cấp
– panel chứa adapter, khay chứa hàn quang, lô quấn cáp
Ms Huyền - 038.456.1346- Đảm bảo hàng chính hãng, đầy đủ CO, CQ
- Miễn phí đổi trả khi hàng lỗi từ nhà sản xuất
- Giải quyết mọi thông tin và đáp ứng mọi nhu cầu
Giới thiệu chung Tủ 24Fo outdoor sắt kiểu dáng VNPT dùng trên cột, trên trường. dùng cho các điểm phối quang, dùng để chứa bộ chia quang, dây nhảy, dây nối, dây thuê bao, đầu Fast connector, Adapter. Tủ có nhiệm vụ bảo vệ các điểm đấu nối, đảm bảo đường truyền được ổn định. Chất lượng vỏ làm bằng thép cán nguội, sơn tĩnh điện. Khóa cửa chắc chắn ba điểm, cáp vào ra thuận tiện cho việc thi công và triển khai cũng như bảo trì, bảo dưỡng.
Thông số kỹ thuật: Tủ ODF 24Fo outdoor VNPT
– Chất liệu thép cán nguội, sơn tĩnh điện chống han gỉ
– Kích thước: 350*270*125mm
– Thép dày >=1.2mm
– Khóa chống trộn kết cấu đặc biệt
– Nóc có mái che, viền cao su tổng hợp chắn nước
– Cáp input theo Mid-span

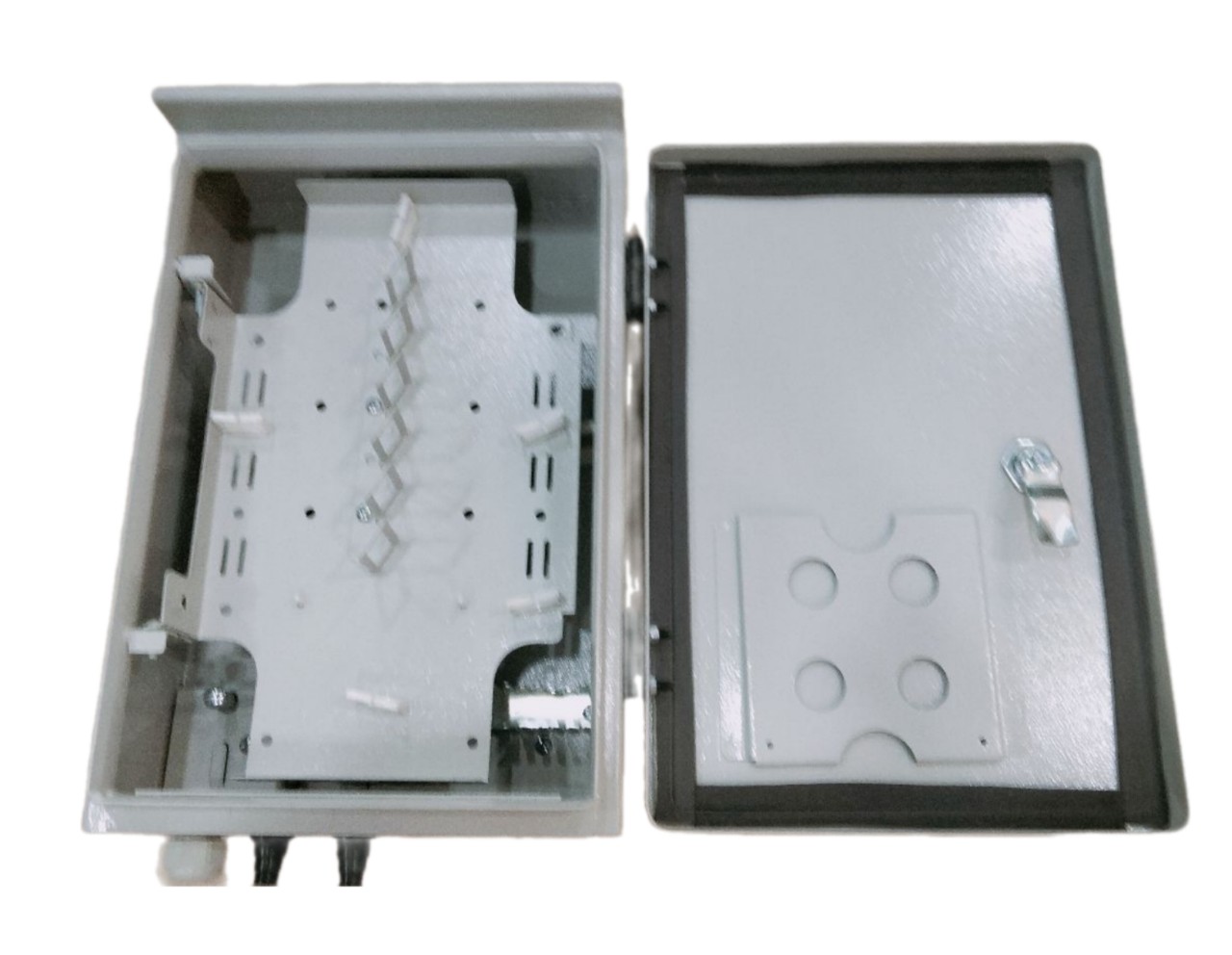

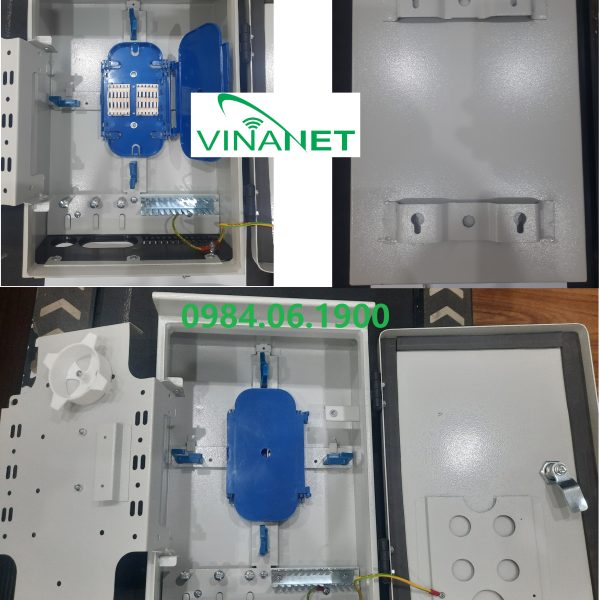

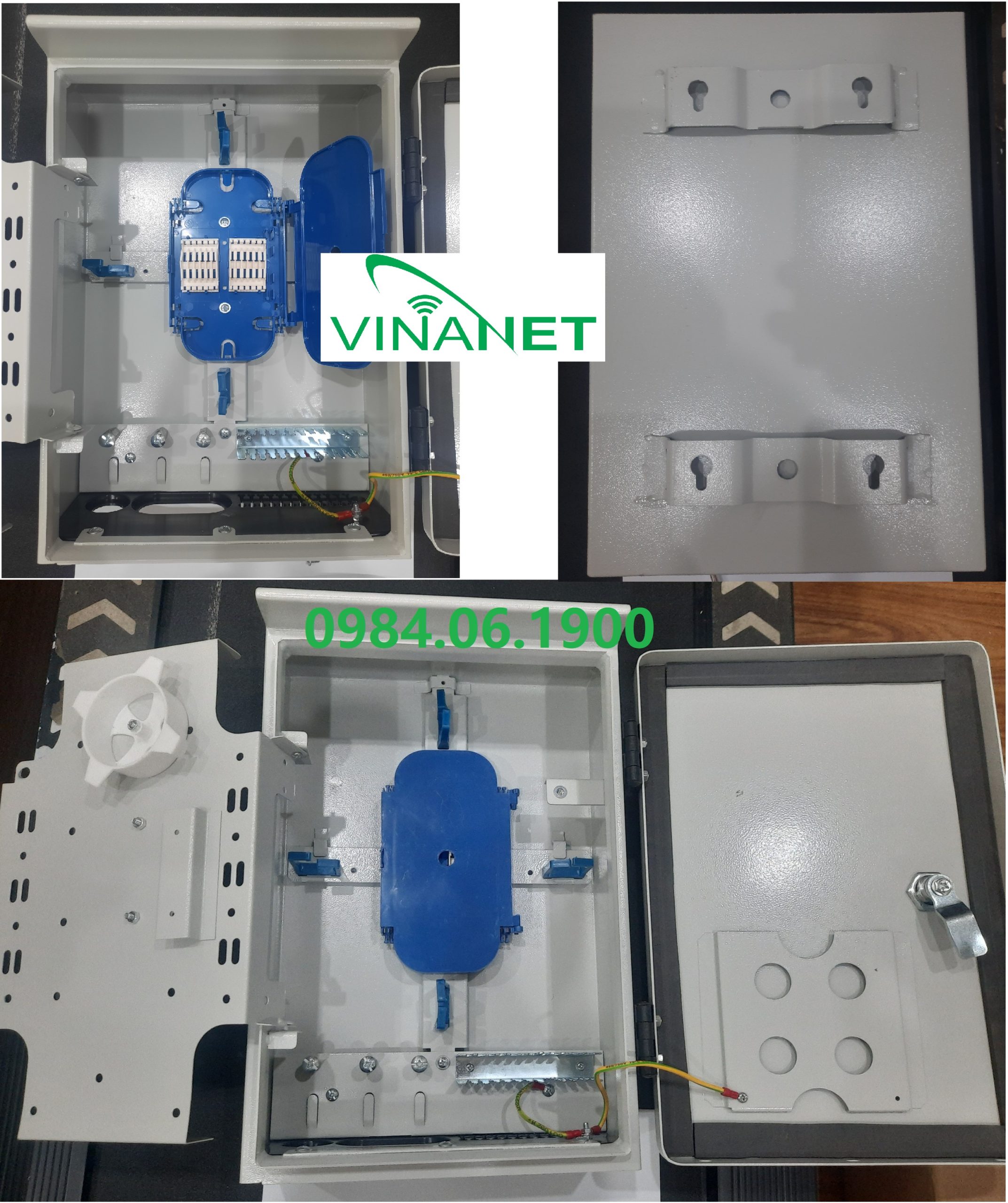

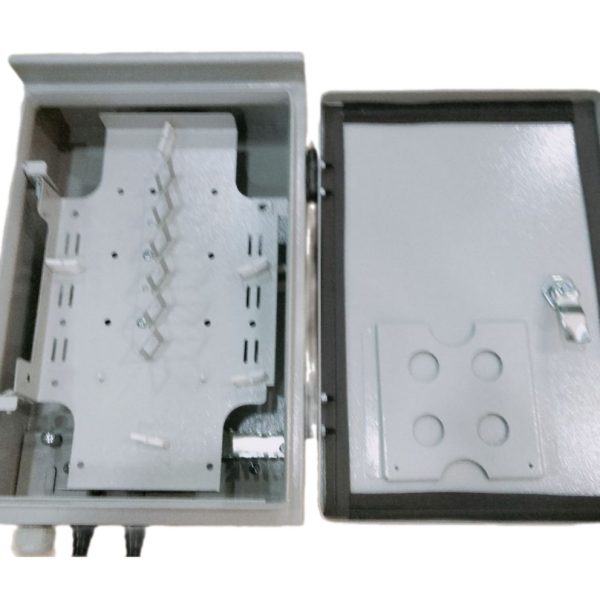

– Tủ có 2 lớp, lớp khay chứa PLC, adapter, dây Pigtail , lô quấn cáp..Bên dưỡi là khay hàn quang, cố định cáp vào ra
Tủ ODF 24Fo outdoor VNPT các các phụ kiện kèm theo
– Ống co nhiệt dài 600mm

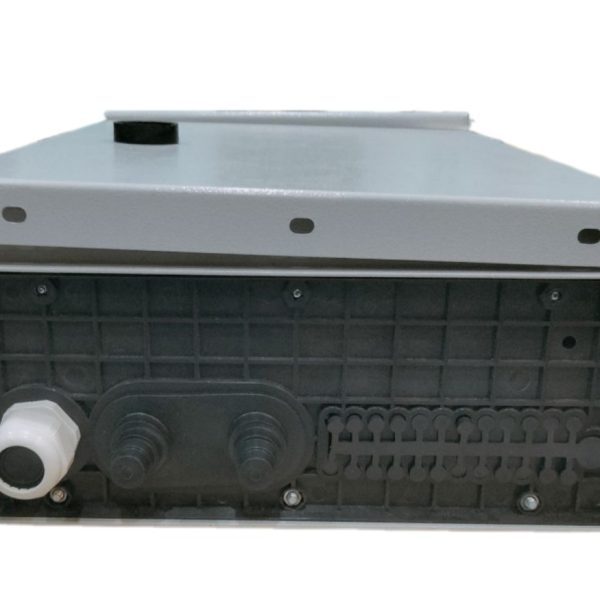

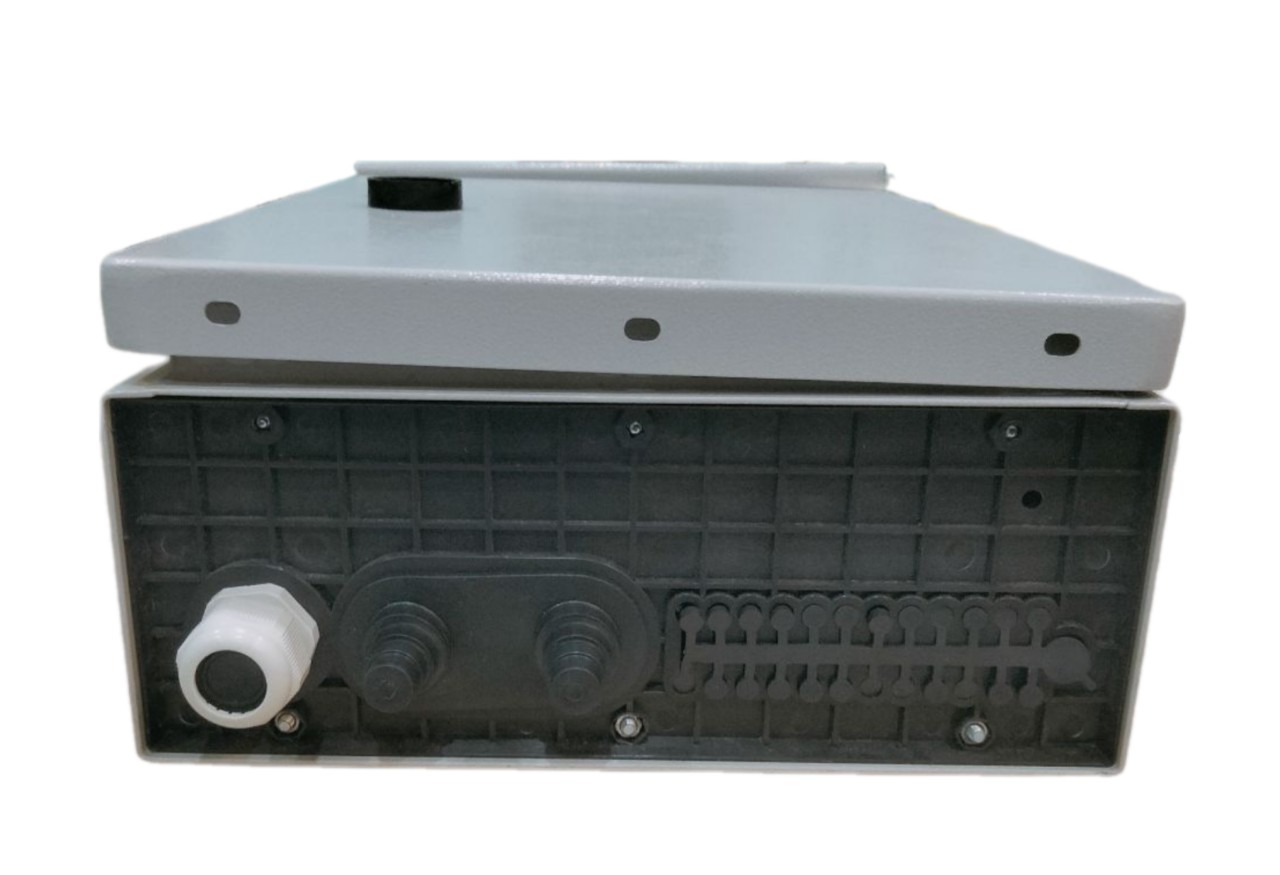

– Ốc siết cáp PG, các cao su bịt lỗ cáp
– Núm cáp vào: chất liệu cao su mềm, chống nước: 01 chiếc
– Khay chứa hàn quang: 01 chiếc
– Lô quấn cáp, khe kẹp thanh PLC, thanh panel chứa adapter
– Dây thít nhựa, băng dính nhưa, note số, ốc siết cổ dê, ống ruột gà, chìa kháo, cao su non, dây đai inox
-Sử dụng chất liệu thép cold-rol. Được sơn tĩnh điện, thiết kế thẩm mỹ

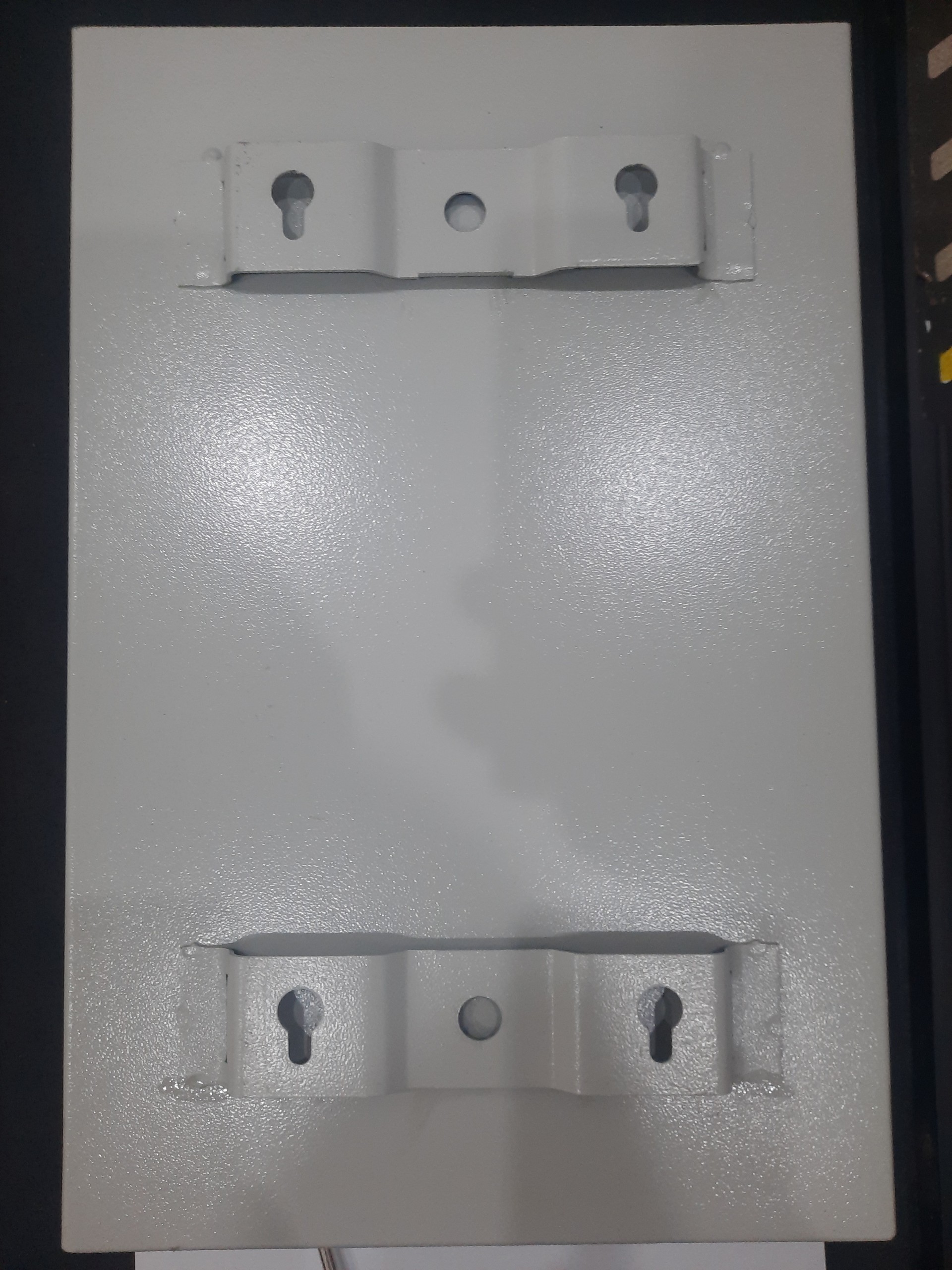

-Hộp ODF được thiết kế phù hợp để treo cột, cột ngoài trời hoặc treo tường trong nhà tùy theo nhu cầu sử dụng Dung lượng: đến 24 sợi, có thể gắn đồng thời tối thiểu hai bộ chia quang PLC các loại 1*4, 1*8 hoặc 1*16
-Đáp ứng yêu cầu chống bụi, chống nước theo cấp độ IP54 trở lên
-Phiến dắn đầu giao tiếp quang phía trong ( thanh panel cài adapter) có thể tháo dời phù hợp đầu giao tiếp quang SC, LC. FC, ST…
-Hộp ODF được thiết kế dạng Module giúp dễ dàng nâng cấp, quản lý

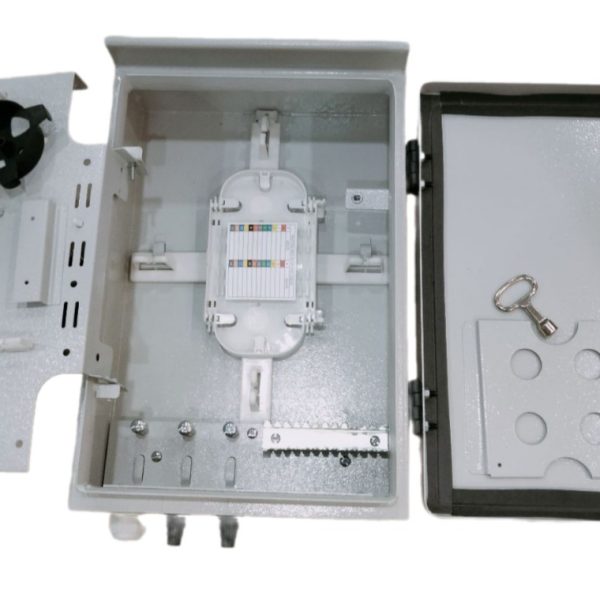

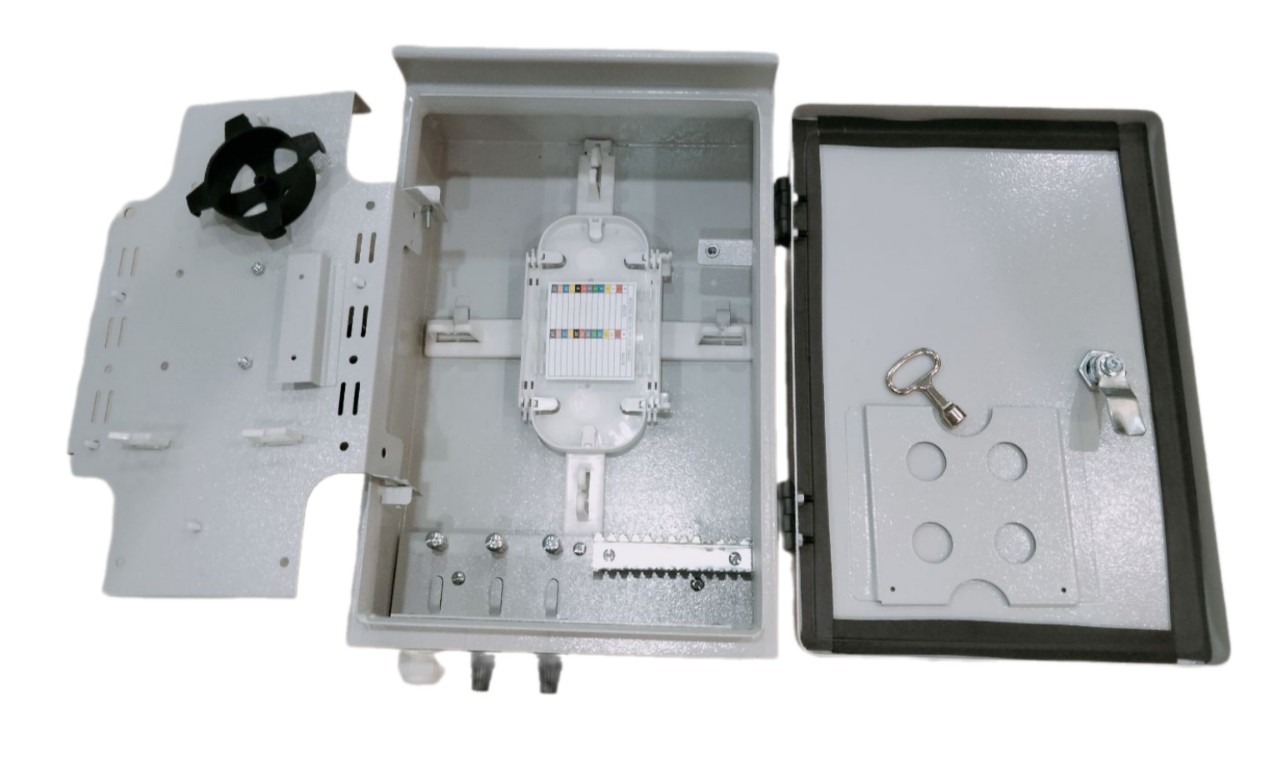

-Cấu trúc ODF kiểu 2 lớp, kiểu khay quay giúp dễ dàng nâng cấp, mở rộng dung lượng
-Thiết kế không gian quản lý cáp chính và cáp nhánh riêng biệt
Vật liệu chế tạo kết cấu của tủ VNPT 24Fo outdoor sắt là gì? Sử dụng chất liệu thép cold-rol. Được sơn tĩnh điện, thiết kế thẩm mỹ, Hộp ODF được thiết kế phù hợp để treo cột, cột ngoài trời hoặc treo tường trong nhà tùy theo nhu cầu sử dụng, Dung lượng: đến 24 sợi, có thể gắn đồng thời tối thiểu 48 chiếc adapter SC, FC hoặc LC duplex, Đáp ứng yêu cầu chống bụi, chống nước theo cấp độ IP54 trở lên, Phiến dắn đầu giao tiếp quang phía trong ( thanh panel cài adapter) có thể tháo dời phù hợp đầu giao tiếp quang SC, LC. FC, ST…Hộp ODF được thiết kế dạng Module giúp dễ dàng nâng cấp, quản lý. Cấu trúc ODF kiểu 2 lớp, kiểu khay quay giúp dễ dàng nâng cấp, mở rộng dung lượngThiết kế không gian quản lý cáp chính và cáp nhánh riêng biệt
Các phụ kiện kèm theo của tủ VNPT 24Fo outdoor sắt:
- Dây thít, băng dính điện, ốc bắt thanh cố định với tủ, nhãn đánh dấu sợi dây hang, đai siết và giữ cáp
- Dây xoắn ruột gà dùng để luồn ống lỏng và dây nối
- Dây đai inox bản 19mm
- Khóa đai inox A200
- Thanh sắt cố định tủ
- Vít nở sắt M10 treo tường
Khay hàn quang trong tủ VNPT 24FO outdoor sắt
| STT | Tiêu chuẩn kỹ thuật | |
| 1 | Vật liệu | Nhựa ABS kỹ thuật |
| 2 | Dung lượng | 24 Ống nung/ khay hàn |
| 3 | Số lượng | 01 khay hàn, có thể mở rộng nếu cần. |
| 4 | Cấu trúc: | Có 12 khe lược chứa và cố định ống nung. Có bộ phận cố định ống lỏng cáp quang (mỗi cổng cáp vào/ra : 2 vị trí. Các khay hàn được liên kết chắc chắc với nhau, có thể lắp thêm để mở rộng, liên kết góc cạnh ngay của khay hàn. Khay hàn trên cùng có nắp đậy. Cho phép bán kính uốn cong của sợi quang ≥ 30mm |
| 5 | Khe lược trên khay: | Chiều cao ≥ 5mm. Giữ được ống nung có chiều dài 60mm. Điểm cố định ống nung không ảnh hưởng đến chất lượng sợi quang. |
Phụ kiện dây nối quang trong tủ VNPT 24Fo outdoor sắt
| STT | Tiêu chuẩn kỹ thuật | |
| 1 | Loại sợi | Sợi quang Single mode, simplex, Có đầu bịt chống bụi |
| 2 | Suy hao | Suy hao chèn ≤ 0,3dB, Suy hao phản xa ≥ 55dB( đầu APC), Suy hao phản xa ≥ 60dB( đầu APC) |
| 4 | Đáp ứng tiêu chuẩn kỹ thuật | Kiểu đấu nối SC, FC, LC |
| 5 | Chủng loại đầu: | SC , FC, LC |
| 6 | Đường kính dây danh định | 0.9mm ± 5% |
| 7 | Chiều dài danh định | 1,5m |
| 8 | Số lần cắm/rút tại Adapter | ≥ 200 lần |
| 9 | Màu sắc | Nhóm 12 màu theo chuẩn TIA/EIA-598 |
Đầu nối adapter trong tủ ODF 24FO outdoor sắt VNPT
| STT | Tiêu chuẩn kỹ thuật | |
| 1 | Chất liệu làm adapter | Phân kết nối: gốm Ceramic.Vỏ bằng nhựa: có đầu bịt chống bụi hai bên. |
| 2 | Kiêu giao diện kết nối | Chuẩn SC, FC, LC duplex |
| 3 | Suy hao đầu nối tại Adapter | ≤ 0,2dB |
| 4 | Số lần cắm vào Adapter | ≥ 200 lần. |
| 5 | Dải nhiệt hoạt động Adapter | -10°C÷ 60°C |
Ống co nhiệt để bảo vệ mối hàn trong tủ ODF 24Fo outdoor sắt VNPT
| STT | Tiêu chuẩn kỹ thuật | |
| 1 | Dung lượng chứa | 1 sợi |
| 2 | Chiều dài | 60mm |
| 3 | Ống trong: | Đường kính: 1,3÷ 1,5mm. Chiều dày: 0,5mm |
| 4 | Ống ngoài: | Đường kính: 2.0 ÷ 3.0mm. Chiều dày: 0,25mm |
| 5 | Dây gia cường: | Đường kính: 1,5mm. Chiều dài: 54mm |
| 6 | Vật liệu: | Ống trong nhựa EVA. Ống ngoài: nhựa Polyolefin. Dây gia cường: thép không gỉ |
| 7 | Nhiệt độ hoạt động | 90°C÷ 120°C |
| 8 | Tỷ lệ nhiệt xuyên tâm | ≥ 50% |
