Thông Số Kỹ Thuật
Chủng loại
Bộ chia quang PLC 1x64 mini type
Kết nối
Chuẩn SC single mode, G652D
Giao diện
APC hoặc UPC
Suy hao
Suy hao IL<=21.8 dB, phản hồi RL>=50dB
Kết cấu
Input-Output: 1.5M, 0.9mm, dây theo mã màu
Bộ chia quang PLC 1×64 mini type SC single mode
Giá: Liên hệ
– Chủng loại: PLC Splitter mini type single mode
– Input : 01 – Output: 64 chuẩn SC
– Suy hao IL<=21.8 dB, phản hồi RL>=50dB
– Chuẩn kết nối SC/UPC Single mode
– In-Output: SC/UPC hoặc SC/APC
– Chiều dài sợi quang: 0.6m đến 1.5m
– Đường kính sợi quang: 0.9mm
Ms Huyền - 038.456.1346- Đảm bảo hàng chính hãng, đầy đủ CO, CQ
- Miễn phí đổi trả khi hàng lỗi từ nhà sản xuất
- Giải quyết mọi thông tin và đáp ứng mọi nhu cầu
Bộ chia quang Splitter 1 x 64 Mini type SC single mode, có 2 loại là SC/APC và SC/UPC
Sự khác biệt của bộ chia quang PLC 1×64 mini type bộ chia tách quang Splitter là một loại thiết bị quản lý năng lượng quang học thụ động chất lượng cao được chế tạo bằng công nghệ ống dẫn quang bằng Silica để phân phối các tín hiệu quang từ lõi trung tâm đến nhiều vị trí. Thietbiquang.net là đơn vị dẫn đầu trong việc cung cấp tất cả các sản phẩm Optical Splitter đều đáp ứng hết các tiêu chuẩn Các đầu connector được bảo vệ chúng bụi bằng đầu bị chuyên dụng. Bộ chia được bảo vệ trong hộp nhựa
Chiều dài dây input: 1.5M, đường kính 0.9mm, connector SC/APC hoặc SC/UPC single mode
Chiều dài dây Output: 1.0M, đường kính 0.9mm, connector SC/APC hoặc SC/UPC single mode
Kết nối sợi quang chất liệu bằng Gốm. Bộ chia quang PLC 1×64 mini type chuẩn kết nối SC, Dùng trong viễn thông, hệ thống mạng FTTH, hệ thống PON, hàng mới 100%. Là thiết bị quản lý công suất quang, được sản xuất dựa trên công nghệ dẫn sóng quang học phẳng, nó có các đặc tính như tổn hao thấp, phân bố công suất đều, kích thước nhỏ gọn, độ tin cậy cao. PDL thấp và được sử dụng rộng rãi trong viễn thông, đặt biệt FTTx, bước sóng làm việc của thiết bị có dải sóng rộng.
Bộ chia quang Splitter 1×64 SC single mode (Optical Splitter PLC) loại thiết bị quản lý năng lượng quang học thụ động chất lượng cao được chế tạo bằng công nghệ ống dẫn quang bằng Silica để phân phối các tín hiệu quang từ lõi trung tâm (OLT) đến nhiều vị trí (ONU). Bộ chia quang Splitter 1×64 chuẩn SC có kích thước nhỏ và hoạt động trong bước sóng rộng và tính đồng nhất giữa kênh và kênh là tương đối tốt, được ứng dụng nhiều trong các mạng PON để thực hiện chia tách tín hiệu quang.
Cty VinaNET đang cung cấp tất cả các sản phẩm Optical Splitter (bộ chia quang splitter) 1 x 64 chuẩn SC single mode đáp ứng các tiêu chuẩn của ngành viễn thông
Bộ chia quang Splitter PLC 1 x 64 SC mini type có kích thước nhỏ, lần lượt với thông số thanh sắt inox bảo vệ chíp là 4mm x 12mm x 60mm và hoạt động trong bước sóng rộng 1260 ~ 1650nm, và tính đồng nhất giữa kênh và kênh là tương đối tốt, được ứng dụng nhiều trong các mạng PON để thực hiện chia tách tín hiệu quang. Bộ Optical Splitter PLC 1 x 64 được cấu tạo từ sợi quang Single – mode hoặc Multi-mode có đường kính lõi là 9um. Các khớp nối kiểu đơn tiêu chuẩn thường được sử dụng trong các cuộc viễn liên ngắn với nguồn đèn LED hoạt động ở mức 1310nm hoặc 1550nm.
Bộ chia quang Splitter 1 x 64SC single mode có kích thước tương đối nhỏ và hoạt động trong bước sóng rộng có tính đồng nhất giữa các kênh. Bộ Optical Splitter PLC 1 x 8 là một thiết bị quan trọng của mạng quang thụ động – PON, sử dụng rộng rãi trong hệ thống cáp mạng CATV, FTTH, FTTB,…
Thông số kỹ thuật của bộ chia quang PLC 1×64 mini type chuẩn SC single mode
| Parameter | Unit | Specifications | |
| 1×64 | |||
| Operating Wavelength | nm | ||
| Insertion Loss | Max | dB | 22.0 |
| Uniformity | Max | dB | 0.5 |
| Polarization Dependent Loss | Max | dB | 0.15 |
| Return Loss | Min | dB | 55 |
| Directivity | Min | dB | 55 |
| Operating Temperature | ℃ | -40℃ to +85℃ | |
| Storage Temperature | ℃ | -40℃ to +85℃ | |
| Operating Humidity | Max | 95% RH | |
| Storage Humidity | Max | 95% RH | |
Thông số bộ chia quang PLC 1×64 mini type SC single mode
| Parameter | Unit | Specifications | |||
| 1×64 | |||||
| Case Dimensions | Width | mm | 14 | ||
| Height | 4 | ||||
| Length | 55 | ||||
| Case Material | – | Stainless steel | |||
| Fiber Type [IN & OUT] | – | G.652D or G.657A1 | |||
| Input Tube Type | – | 900um tube(White) | |||
| Input Length | mm | 1,5.00 (±30) | |||
| Output Tube Type | – | 900um tube(White) | |||
| Output Length | mm | 0.6 to 1,5.00 (±30) | |||
| Connector type
[IN & OUT] |
Type 1 | – | SC/APC | ||
| Type 2 | SC/UPC | ||||
Bộ chia tách quang PLC 1 x 64 mini type có nguyên lý hoạt động khá đơn giản với một đầu là 1 sợi quang truyền dữ liệu qua một bộ chia nhỏ, hình chữ nhật có lõi được làm bằng thủy tinh sau đó tín hiệu được chia đều ở các cổng ra là các đầu sợi quang. Một điều đặc biệt ở thiết bị này đó là nó có thể tự động điều chỉnh và cân đối đều tôc độ truyền tín hiệu ở các sợi ra. Chia 1 ánh sáng đầu vào và thành 8 ánh sáng đầu ra với tỷ xệ gần như đồng đều
Bộ chia quang Splitter 1 x 64 mini type SC single mode (Optical Splitter PLC 1 x 64) dùng trong CATV – các liên kết CCTV (Closed Circuit Televison – hệ thống video riêng biệt). Chúng được ứng dụng rộng rãi trong hệ thống FFTX (FTTB, FTTC, FTTD, FTTH, FTTO, FTTP, FTTZ ),sử dụng trong trong các mạng PON (tiêu biểu là EPON, GPON, BPON).Nổi bật nhất vẫn là ứng dụng phân phối tín hiệu tự động bằng công nghệ quang silica.

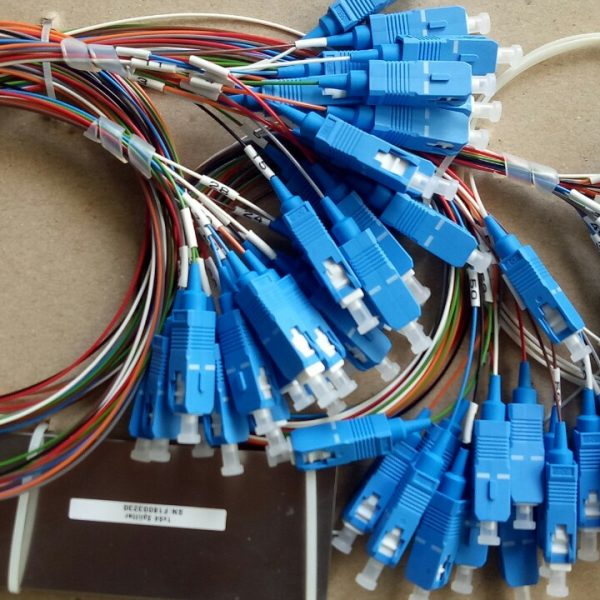

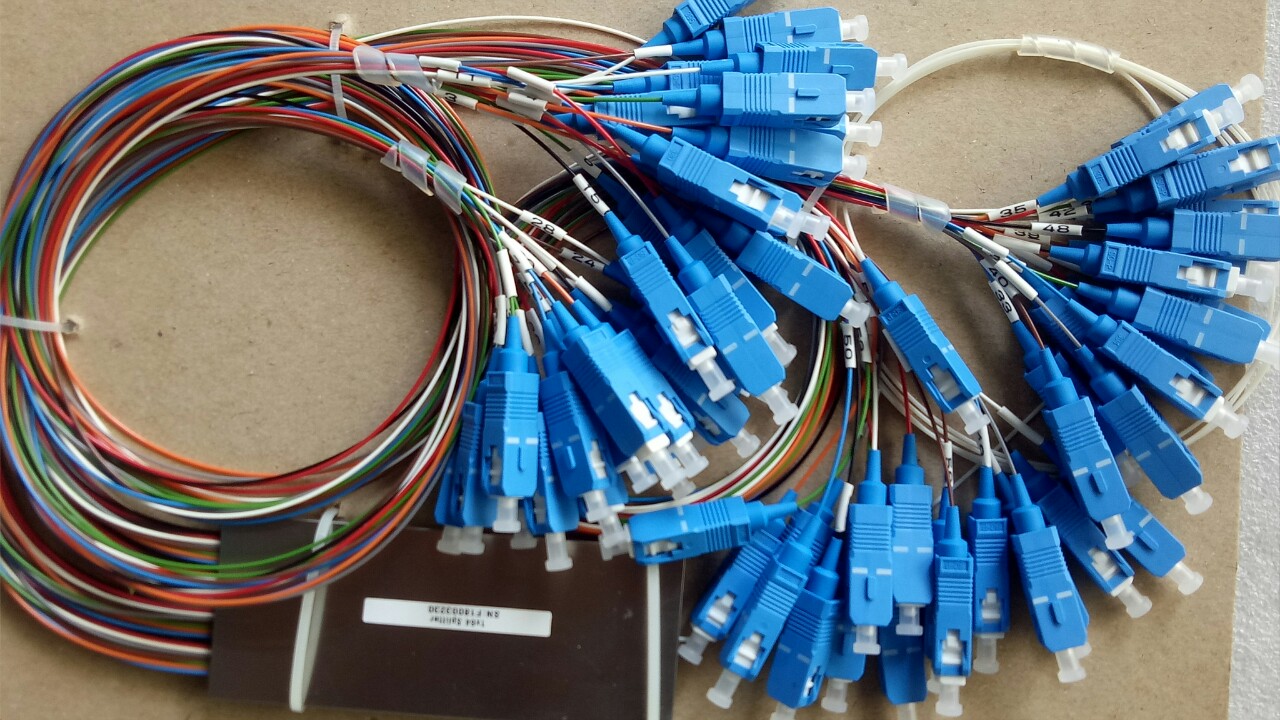

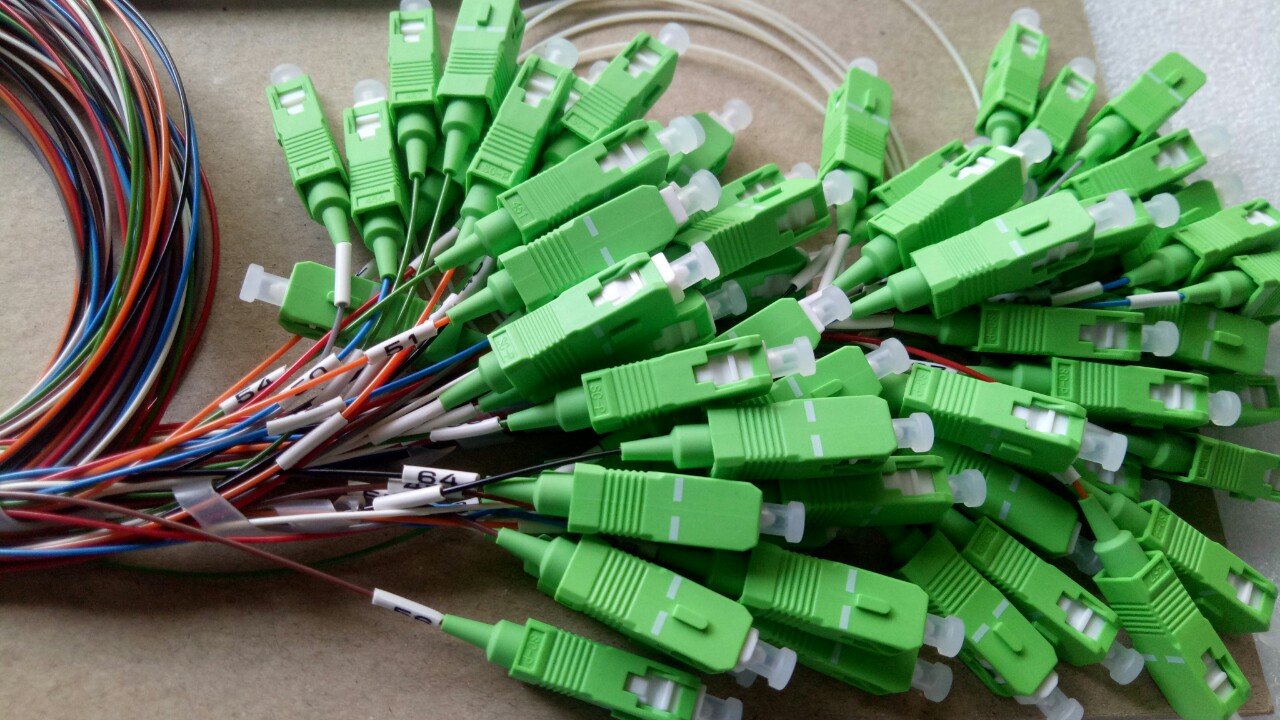

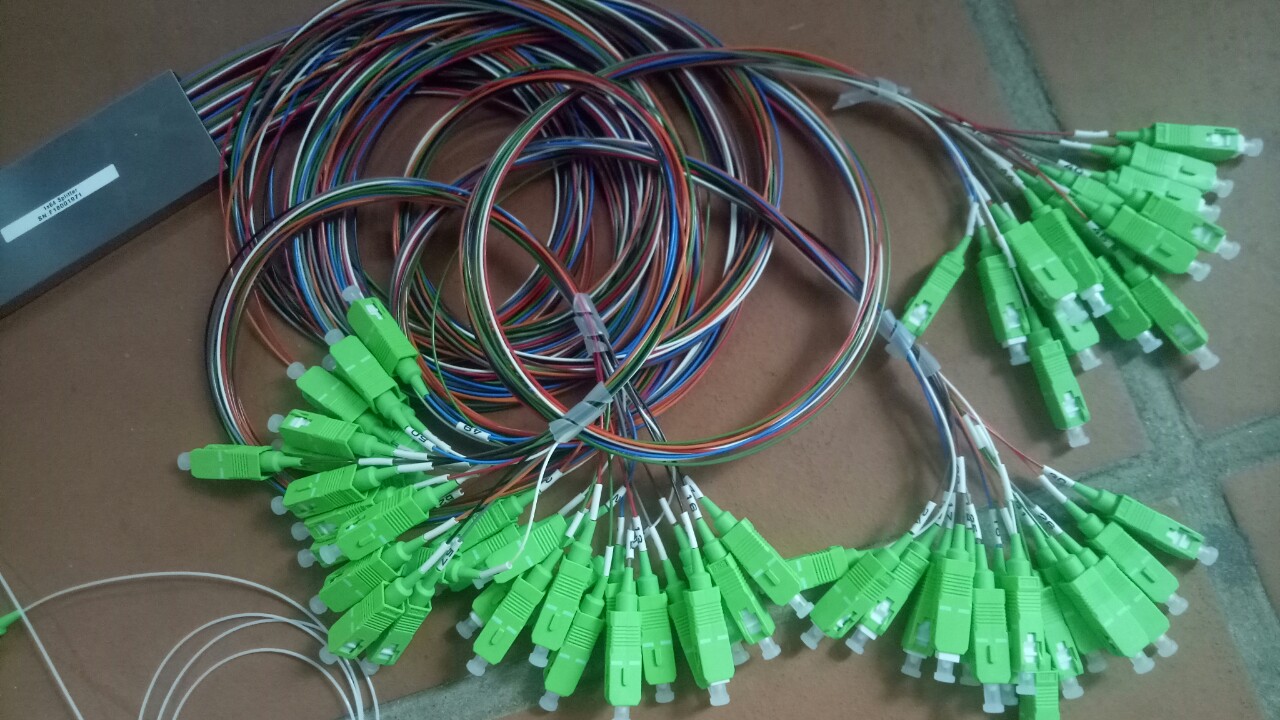

Hình ảnh cơ bản mô phỏng bộ chia quang PLC 1×64 mini type cổng SC
