Thông Số Kỹ Thuật
Chủng loại
Module quang SFP loại 1 sợi LC single mode 1.25G
Mã
BT-OC24-20B
Khoảng cách truyền
20km - 1.25G
Cổng quang
LC single mode, đơn
Bước sóng
Tx1550/Rx1310nm
Hãng
BTON, China

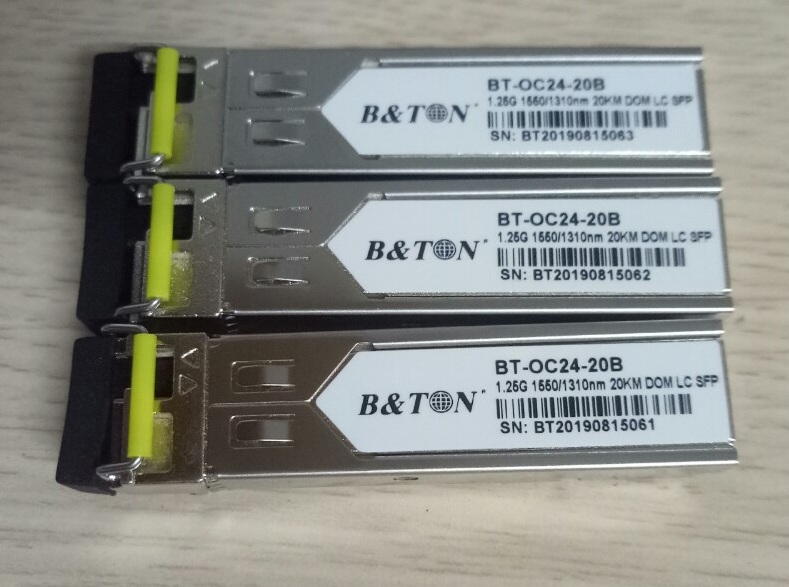

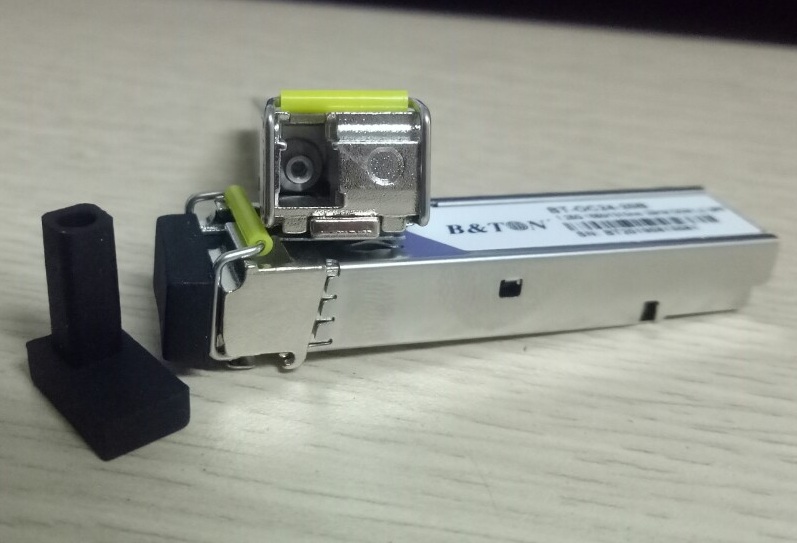

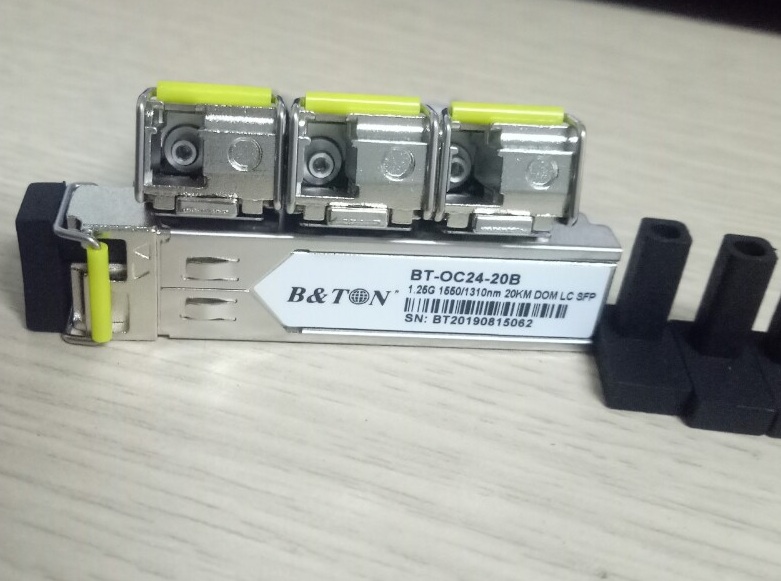

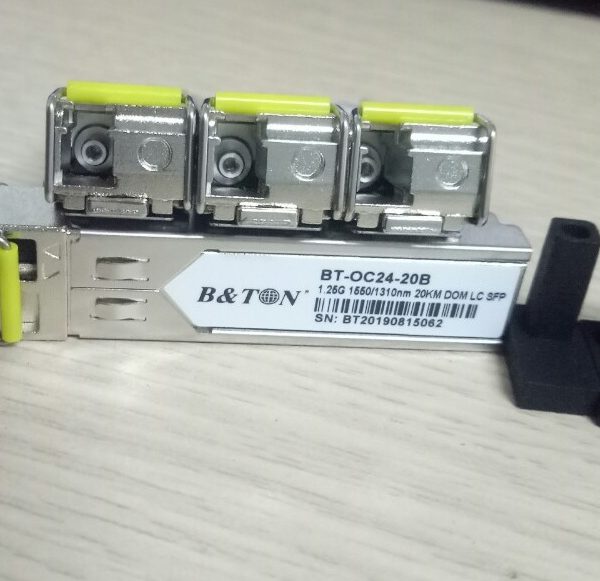

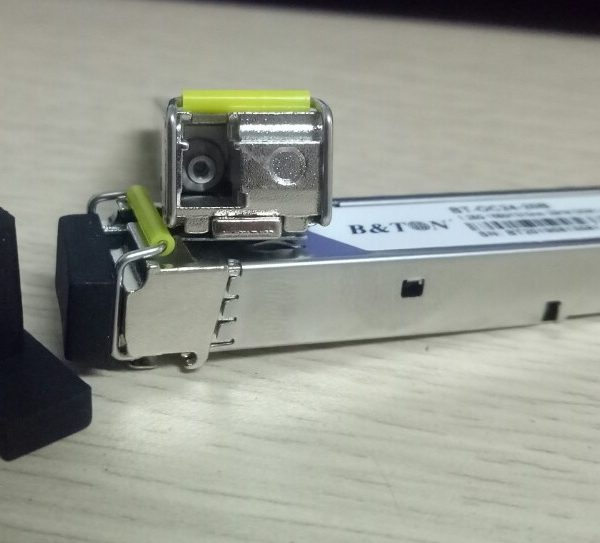

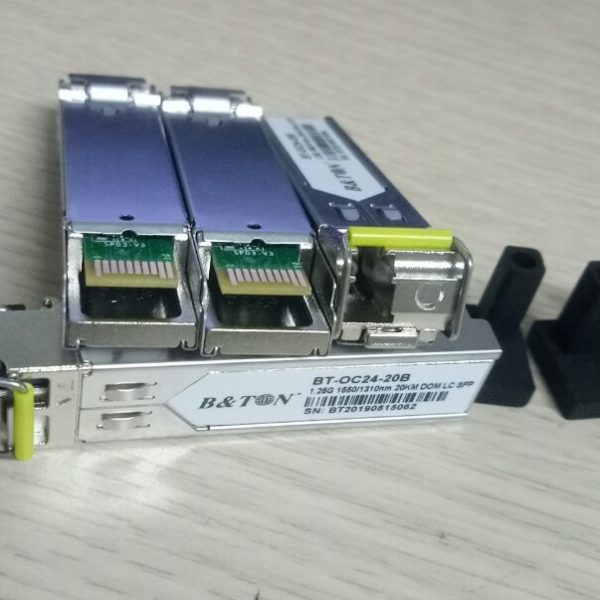

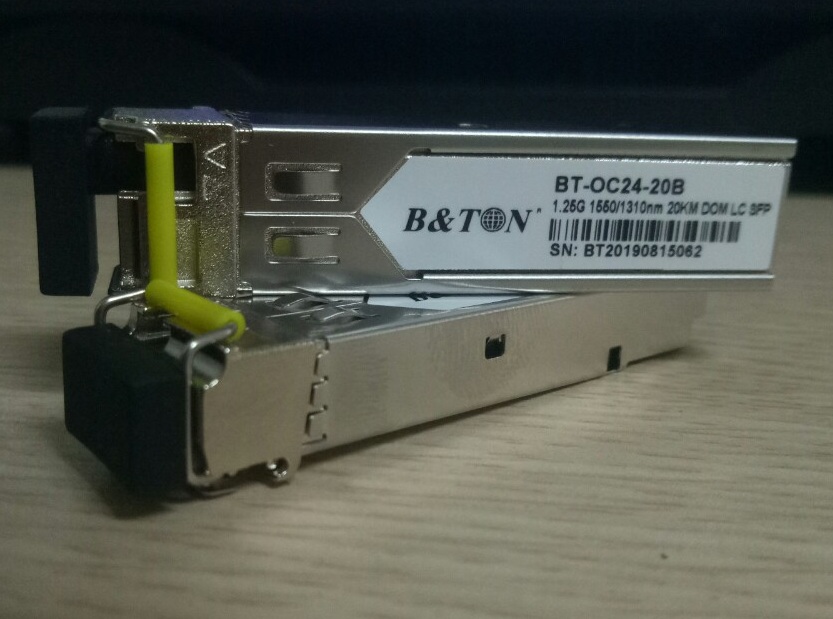

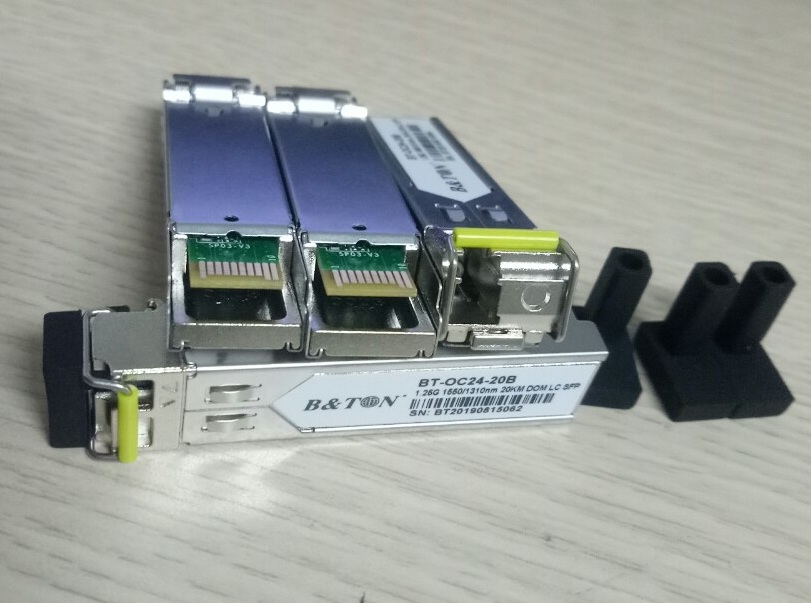

Module SFP 1 sợi LC-SM- 1.25G-20KM – 1550/1310nm- BTON
Giá: Liên hệ
Module quang SFP loại 1 sợi LC single mode 1.25G có dung lượng 1.25G khoảng cách-20Km- bước sóng Tx1550/Rx1310nm chuẩn đầu B, hãng BTON, xuất xứ china, thường dùng cho các thiết bị switch, convector cổng SFP, thuận tiện cho việc nâng cấp và bảo dưỡng thay thế. Tích hợp được nhiều thiết bị
Ms Huyền - 038.456.1346- Đảm bảo hàng chính hãng, đầy đủ CO, CQ
- Miễn phí đổi trả khi hàng lỗi từ nhà sản xuất
- Giải quyết mọi thông tin và đáp ứng mọi nhu cầu
Module quang 1 sợi LC-1G – mã: BT-OC24-20B hãng BTON, China
1.25Gbps SFP Bi-Directional Transceiver, 20km Reach with DDMI
TX1550nm / RX1310nm
Features
►Dual data-rate of 1.25Gbps/1.063Gbps operation
►1550nm DFB laser and PIN photodetector for 20km transmission
►Compliant with SFP MSA and SFF-8472 with duplex LC receptacle
►Digital Diagnostic Monitoring:
Internal Calibration or External Calibration
►Compatible with SONET OC-24-LR-1
►Compatible with RoHS
►+3.3V single power supply
►Operating case temperature:
Standard : 0 to +70°C
Table 1 – Absolute Maximum Ratings
| Parameter | Symbol | Min | Max | Unit |
| Supply Voltage | Vcc | -0.5 | 4.5 | V |
| Storage Temperature | Ts | -40 | +85 | °C |
| Operating Humidity | – | 5 | 85 | % |
Table 2 – Recommended Operating Conditions
| Parameter | Symbol | Min | Typical | Max | Unit | ||
| Operating Case Temperature | Standard | Tc | 0 | +70 | °C | ||
| Power Supply Voltage | Vcc | 3.13 | 3.3 | 3.47 | V | ||
| Power Supply Current | Icc | 300 | mA | ||||
| Data Rate | Gigabit Ethernet | 1.25 | Gbps | ||||
| Fiber Channel | 1.063 | ||||||
BT-OC24-20B: (DFB and PIN, 20km Reach)
Table 3 – Optical and Electrical Characteristics
| Parameter | Symbol | Min | Typical | Max | Unit | Notes | ||
| Transmitter | ||||||||
| Centre Wavelength | λc | 1530 | 1550 | 1570 | nm | |||
| Spectral Width (-20dB) | ∆λ | 1 | nm | |||||
| Side Mode Suppression Ratio | SMSR | 30 | dB | |||||
| Average Output Power | Pout | -9 | 0 | dBm | 1 | |||
| Extinction Ratio | ER | 9 | dB | |||||
| Optical Rise/Fall Time (20%~80%) | tr/tf | 0.26 | ns | |||||
| Data Input Swing Differential | VIN | 400 | 1800 | mV | 2 | |||
| Input Differential Impedance | ZIN | 90 | 100 | 110 | Ω | |||
| TX Disable | Disable | 2.0 | Vcc | V | ||||
| Enable | 0 | 0.8 | V | |||||
| TX Fault | Fault | 2.0 | Vcc | V | ||||
| Normal | 0 | 0.8 | V | |||||
| Receiver | ||||||||
| Centre Wavelength | λc | 1260 | 1360 | nm | ||||
| Receiver Sensitivity | -23 | dBm | 3 | |||||
| Receiver Overload | -3 | dBm | 3 | |||||
| LOS De-Assert | LOSD | -24 | dBm | |||||
| LOS Assert | LOSA | -30 | dBm | |||||
| LOS Hysteresis | 1 | 4 | dB | |||||
| Data Output Swing Differential | Vout | 400 | 1800 | mV | 4 | |||
| LOS | High | 2.0 | Vcc | V | ||||
| Low | 0.8 | V | ||||||
Notes:
1. The optical power is launched into SMF.
2. PECL input, internally AC-coupled and terminated.
3. Measured with a PRBS 27-1 test pattern @1250Mbps, BER ≤1×10-12.
4. Internally AC-coupled.
