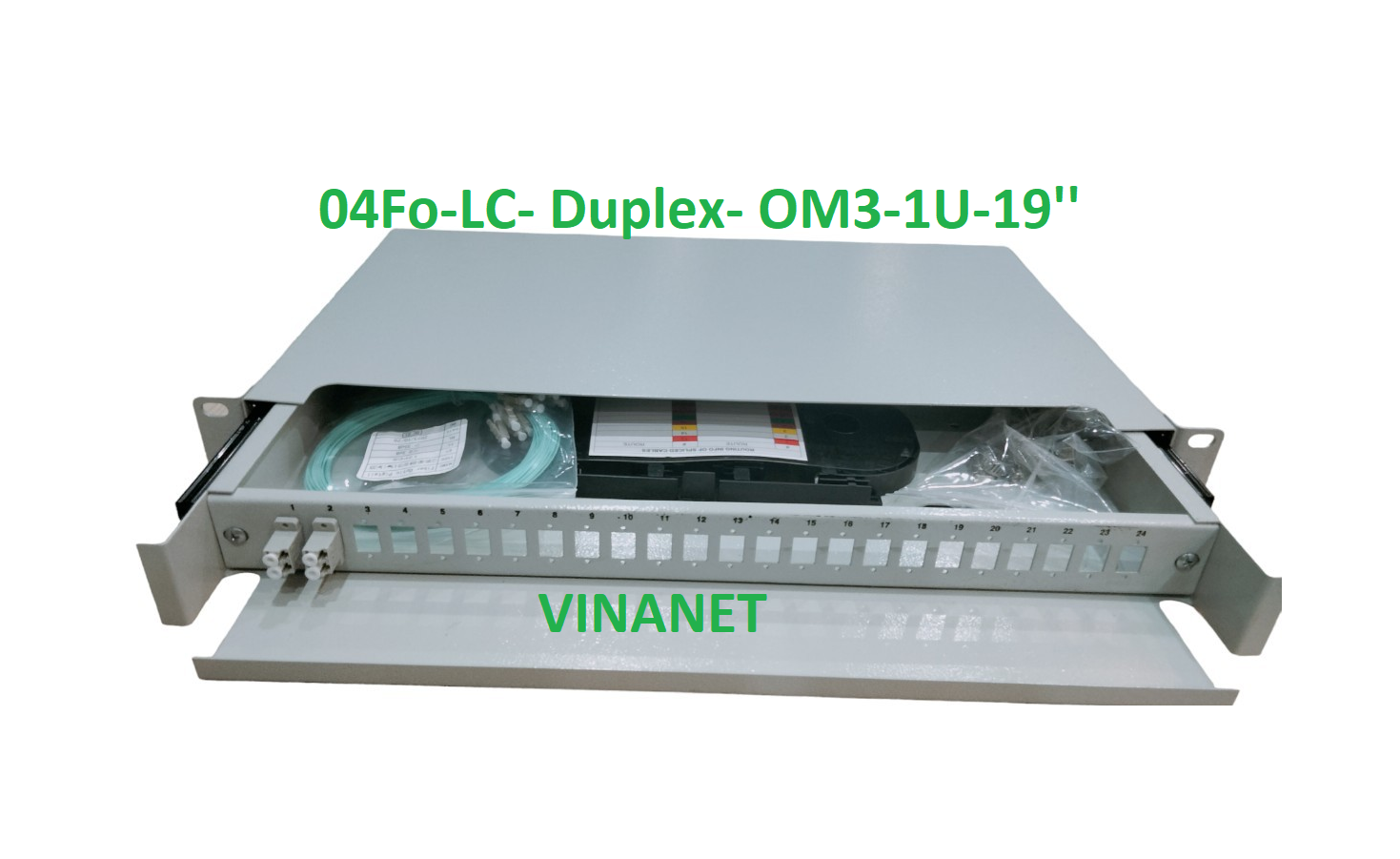

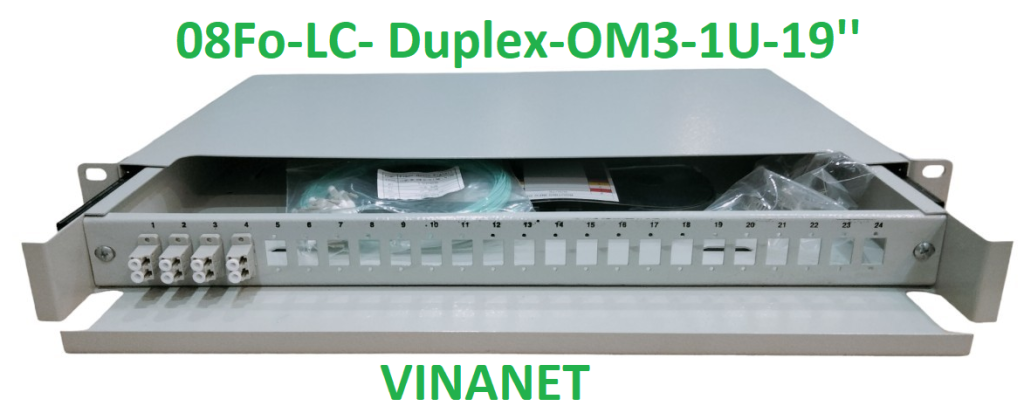

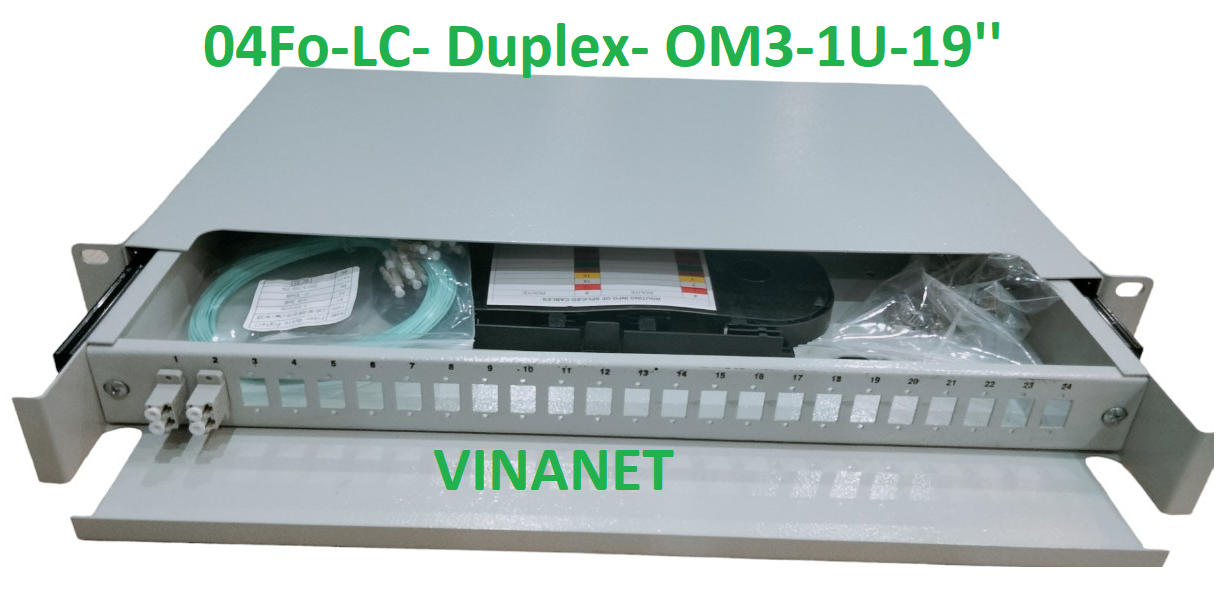

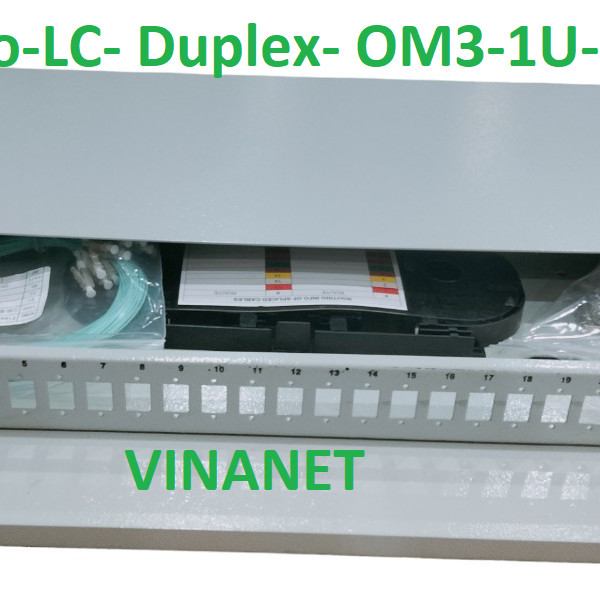

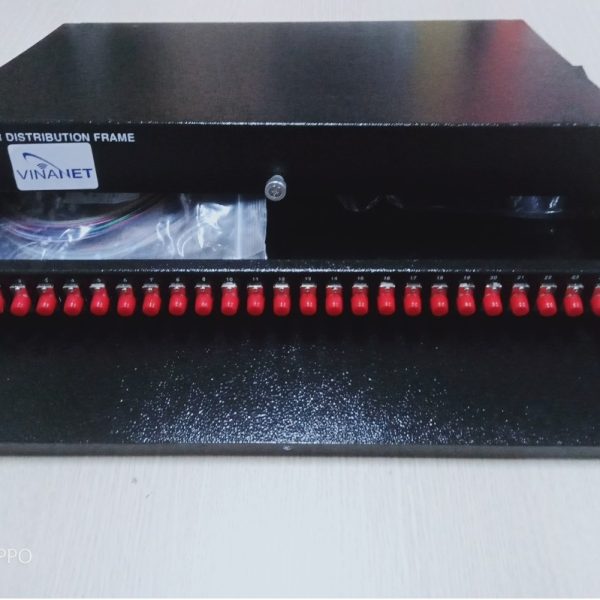

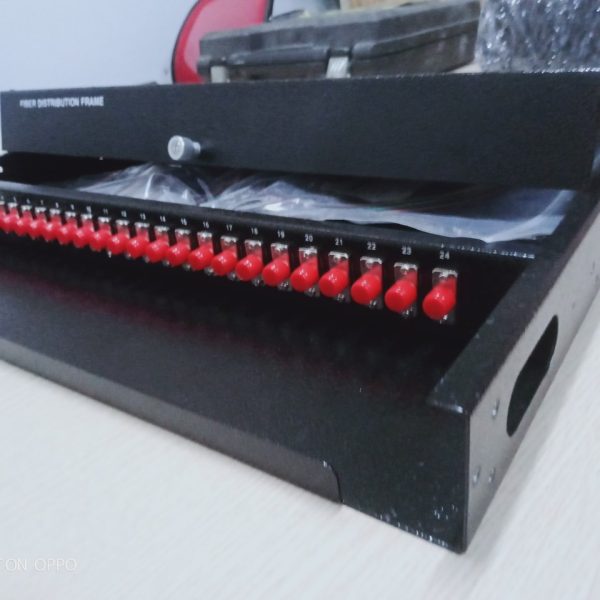

1.ODF 04-08Fo indoor LC multimode- OM3

Kết cấu dễ dàng lắp đặt, không cần sử dụng dụng cụ chuyên dụng..Các khay chứa mối nối có thể xếp chồng lên được thông qua liên kết kiểu bản lề có thể tháo rời để dễ dàng cho việc thao tác hàn nối bên ngoài. Mỗi khay tối đa chứa được 24 mối nối sợi quang, các mối hàn được gắn an toàn đảm bảo bán kính uốn cong của sợi quang không bị nhỏ hơn 35mm. Khay đủ rộng để lưu trữ sợi quang bên trong khay. Đường vào phía sau cho phép 2-4 đường cáp vào được cố định bằng đai và kẹp giữ.

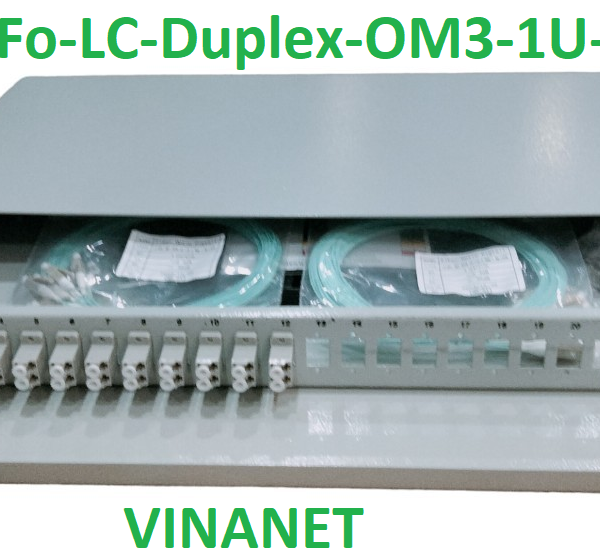

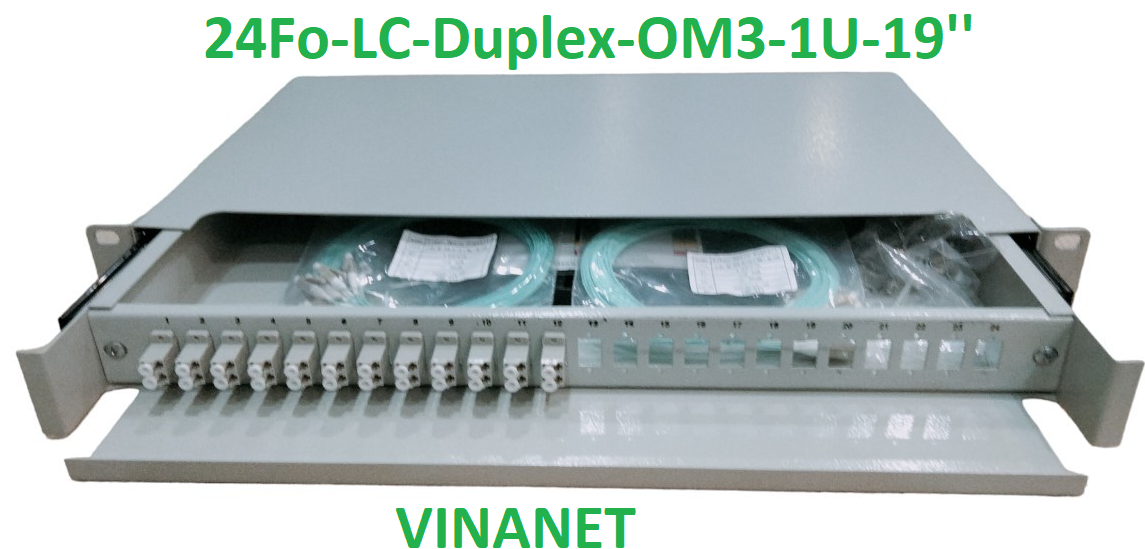

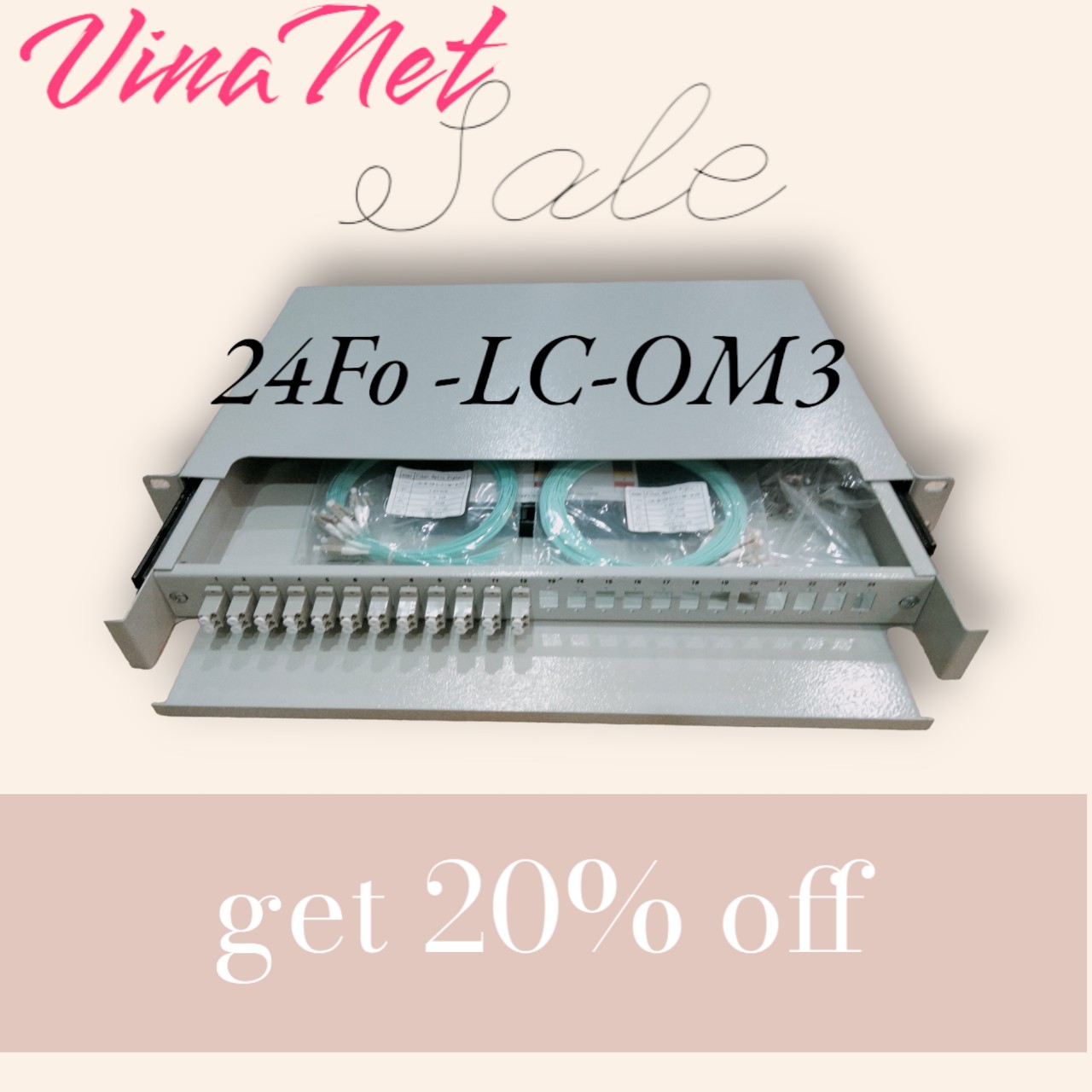

2.ODF 24-96Fo indoor LC multimode- OM3

Chiều rộng ODF phù hợp treo trên giá chuẩn 19 inch. Bảo vệ mối hàn bằng ống co nhiệt chiều dài 60mm, được cấu tạo gồm lõi Inox gia cường và hai lớp polymer co nhiệt bên ngoài. Khả năng chịu rung động: Kích thước hộp ODF: Chiều rộng phù hợp treo trên khung rack 19’’. Chiều cao 1U cho 04-48Fo và 2U cho 96Fo cho gắn LC duplex, multimode OM3

Thành phần ODF 04-96FO indoor chuẩn LC duplex Multimode OM3.

Khung giá ODF làm bằng thép sơn tĩnh điện, độ bền cao, thanh panel gắn adapter phía trước cho phép lắp nhiều giao diện khác. Khay chứa sợi quang bằng nhựa ABS chất lượng cao, có nắp đậy, kích thước đủ lớn để đảm bảo bán kính uốn cong cho phép sợi quan đảm bảo độ uốn cong tối thiểu ≥35mm, trong các khay có khe lược giữ ống co nhiệ bảo vệ mối hàn. Các kháy thiết kế có thể xếp chồng trong ODF, tối đa được 2 khay, liên kết với nhau bằng bản lề có thể tháo dời, dễ dàng lắp đặt và tăng dung lượng. Mỗi khay chứa tối đa 24 sợi quang cho phép quấn lưu trữ được 1.2M mỗi sợi với đường kính sợi là 0.9mm.

Ống co nhiệt bảo vệ mối hàn có chiều dài 60mm, mỗi ống bảo vệ 1 sợi quang, có thanh thép kẹp giữ thẳng mỗi hàn tránh gập gẫy. Adapter quang đơn mốt LC đảm bảo chất lượng, đảo bảo độ suy hao cho phép. Các đầu adapter có nút bịt bảo vệ khi chưa sử dụng. Tối đa cho phép 4 đầu cáp vào, cung cấp đầy đủ phụ kiện kẹp cáp, lạt nhựa, co nhiệt, cáp vào được có định chắc chắn bằng đai cáp và vít vào phần tử gia cường của cáp. Cung cấp đầy đủ và đồng bộ phụ kiện lắp đặt và hàn nối.

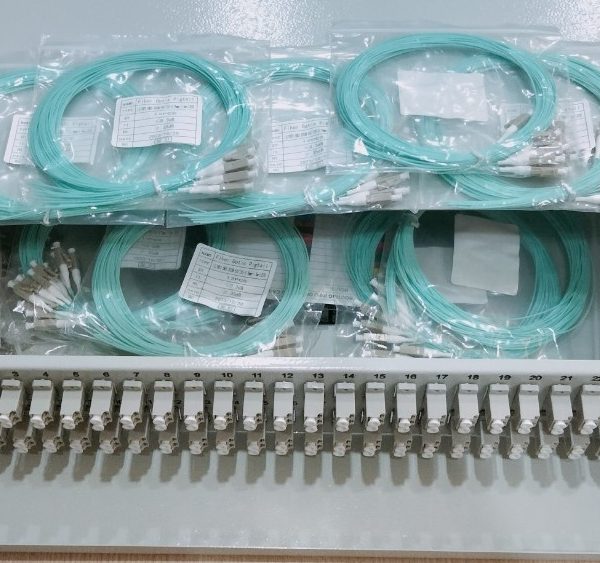

 Đặc tính của dây nối quang và adapter:

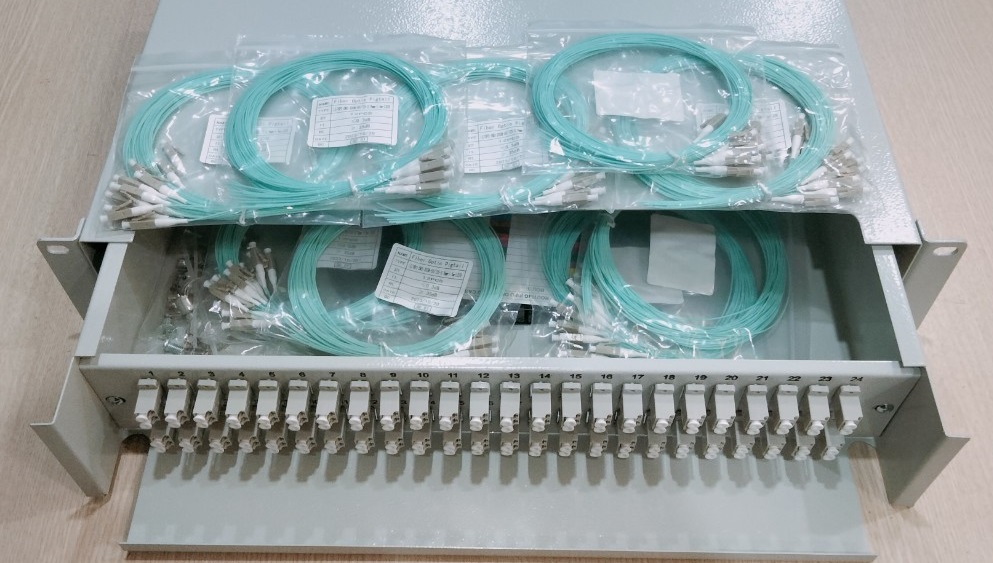

ODF được trang bị đầy đủ phụ kiện adapter, khay chứa mối hàn quang, ống co nhiệt, dây nối quang, theo dung lượng lắp đặt đồng bộ. ODF được trang bị đồng bộ adapter và dây nối  LC/UPC multimode OM3, đường kính sợi 0.9mm, dài 1.5m, sử dụng sợi single mode.

Bước sóng làm việc: 1310nm và 850nm. Bán kính uốn cong nhỏ nhất sau khi lắp đặt: 30mm

Suy hao ghép nối: ≤0.3dBm. Suy hao phản xạ ( phản hồi): ≥40dB. Số lần đầu nối cho phép : ≥ 200 lần

Thông số kỹ thuật:

KHAY HÀN QUANG

CATALOG DÂY NỐI QUANG

Adater LC duplex dùng cho ODF 04-96Fo indoor gắn rack

ỐNG CO NHIỆT 60mm
