Giới thiệu chung Bộ néo 1 hướng cáp quang ADSS KV150 hay còn gọi là chuỗi néo cáp quang ADSS khoảng vượt 150m, có tác dụng phân phối lực đều trên mặt cáp, tránh lực tập trung do đó tăng khả năng bảo vệ cáp quang ADSS. Khả năng bám dữ cáp quang ADSS của bộ néo không nhỏ hơn 90% lực kéo căng cho phép của cáp, hoàn toàn có thể đáp ứng được cho sự lắp đặt cáp quang ADSS có khoảng vượt nhỏ hơn 150m. Giúp cáp ổn định khi vận hành khai thác, Néo KV150 chỉ cần 1 lớp néo trực tiếp lên cáp quang ADSS là được, vì khoảng cách của 150M cần lực kéo căng không cần quá lớn, vì số lượng sợi của néo kv150 là tổng 8 sợi, được bện chặt chẽ với nhau và có lớp cát tạo ma sát
Tại sao cần néo cáp quang ADSS KV150? Các loại cáp quang ADSS có vỏ bọc bằng nhựa, và ko tự treo trên cột được, nên cần phải có phụ kiện để cố định và treo cáp quang ADSS được cố định và ổn định trên cột, néo có tác dụng kéo căng cáp và chuyển hướng cho cáp theo hướng khác, không làm ảnh hưởng tới chất lượng của cáp. với khoảng vượt cột nhỡ nhàng trên 100M và dưới 200M thì dây néo cho khoảng vượt 150 là được lựa chọn tối ưu nhất, chính vì vậy Bộ néo kv150 có mặt để đáp ứng yêu cầu trên.
Thông số sản phẩm:
Danh mục | Chỉ tiêu |
Khoảng vượt | 150m |
Lực căng tối đa | ≥ 7.2kN với khoảng vượt 150m |
Bộ còng néo đỡ cáp | Bằng thép chịu lực, mạ kẽm chống gỉ |
Mắt néo | Thép chịu lực dày tối thiểu 5mm, mạ kẽm chống gỉ |
Dây bện xoắn ngoài | Bằng thép cường lực, mạ kẽm chống gỉ, Chiều dài: ≥ 900mm * 8 sợi với khoảng vượt 150m Số lượng, đường kính các sợi chịu lực đảm bảo phủ kín cáp quang và phủ cát tăng ma sắt. |
Phụ kiện | Các bulong liên kết, các phụ kiện bằng inox không gỉ hoặc thép mạ kẽm |
3. Ứng dụng sản phẩm:
– Néo 1 hướng cáp quang ADSS kv150, sử dụng trên cột, trên tường
– Sử dụng cho hệ thống cáp mạng viễn thông, hệ thông điện lực.
– Sử dụng cho hạ tầng cáp quang ADSS
– Dùng néo cáp quang ADSS trên cột, đảm bảo cáp được cố định trên cột
– Néo cáp đi thẳng hoặc cáp xuống giá cuốn cáp dự phòng hoặc xuống hộp đấu nối măng xông

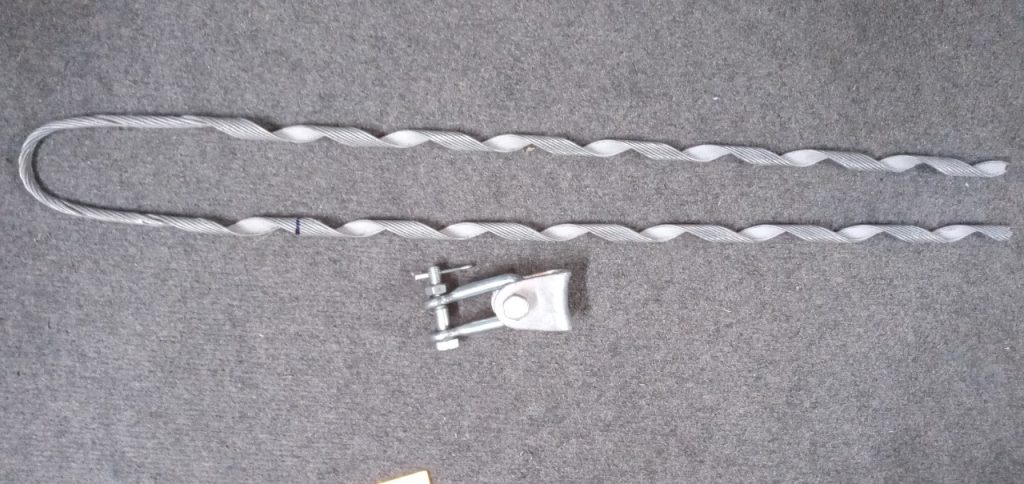

4. Các chi tiết cụ thể:
+ Chi tiết Còng néo ( móc nối chữ U:) Chất liệu bằng thép chịu lực, được mạ kẽm chống gỉ , dùng để treo bộ néo vào cột ( móc vào lỗ của bộ gông hoặc đế ốp). Bulong liên kết: Chất liệu bằng thép chịu lực, được mạ kẽm chống gỉ, liên kết các phụ kiện của bộ néo và liên kết bộ néo với Gông ( hoặc đế ốp), U néo có lực kéo căng tối thiểu >= 10kN
+ Chi tiết Khuyên lót: Chất liệu bằng thép chịu lực, được mạ kẽm chống gỉ, dùng để đỡ dây xoắn néo ngoài
+ Chi tiết Dây bện néo cáp: Gồm các dây chịu lực bằng thép cường lực mạ kẽm chống gỉ được bọc kím phía ngoài dây bảo vệ để tăng cường khả năng chịu lực của bộ néo, chiều dài dây néo tối thiểu >= 900mm, số lượng dây tối thiểu >= 8 sợi, mỗi sợi có đường kính tối thiểu >= 2.2mm, đảm bảo quấn kín cáp
