Chuỗi Néo cách điện đơn  chất liệu cách điện bằng Polymer  24-35kV-Tải trọng 70kN

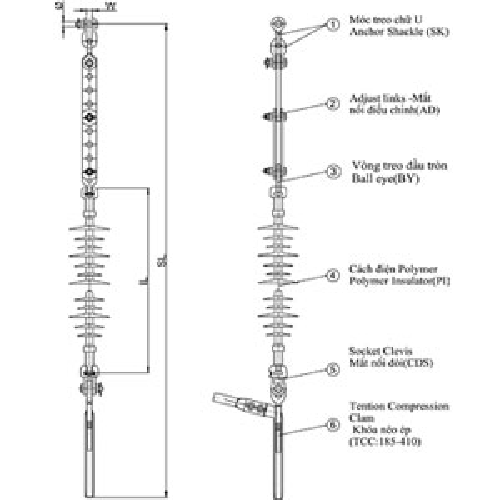

Các thành phần của Chuỗi néo đơn cách điện Polymer 24-35kV- tải trọng 120kN

STT	Hạng mục	Lực kN	Đơn vị tính	Số lượng
1	CK chuỗi néo	120kN	Cái	02
2	Khớp nối trung gian, chuyển hướng	120kN	Cái	01
3	Cách điện Polymer	120kN	Cái	01
4	Mắt thao tác	120kN	Cái	01
6	Khóa Néo dây dẫn	120kN	Cái	01



Tác dụng của các thành phần Chuỗi đỡ cách điện Polymer:

1- CK chuỗi néo: Cố định toàn bộ Chuỗi đỡ cách điện vào gông, chất liệu thép, mạ nhúng nóng, lực tải trọng phá hủy của chi tiết >= 120kN

2- Khớp nối trung gian, chuyển hướng: chất liệu thép, mạ nhúng nóng, lực tải trọng phá hủy của chi tiết >= 70kN, dùng kết nối CK và chuỗi cách điện

3- Cách điện Polymer: Tách dụng cách điện dây dẫn với cột, lực tải trọng >= 120kN, chất liệu Polymer cách điện áp 24-35kV

4- Mắt nối đơn: nối cách điện với chuỗi đỡ

5-Khóa Néo dây dẫn: Đùng để đỡ cáp

Cấu tạo cách điện Polymer 24-35kV- tải trọng >= 120kN

Cách điện polymeric (polymer insulator) được chế tạo bằng vật liệu polymer (silicon rubber, composite) có trọng lượng nhẹ hơn từ 20-35% cách điện bằng sứ. Chất liệu silicon có tính chống lão hóa, ngăn ngừa đọng nước trên bề mặt. Chống được va đập gây vỡ, biến dạng

Chuỗi cách điện gồm các loại tải trọng từ 70kN đến 550kN.

Thông số của chuỗi cách điên Polymer 24-35kV tải trọng  120kN

1- Chiều dài: 475mm

2- Lỗ kiết nối:  phi 22mm

3- Vật liệu cách điện: theo tiêu chuẩn IEC 61109-2008

4- Chiều dài dòng rò: 703mm

5- khoảng cách các đỉnh khe cách điện: 36mm

6- Khoảng cách đầu và cuối đỉnh khe cách điện: 216mm

7- Số đỉnh khe cách điện: 06

Cách điện polymer (polymer insulator) đa dạng chủng loại, thích hợp với các môi trường lắp đặt, nó có đặc tính nhẹ và giá thành rẻ hơn so các loại cách điện khác như cách điện gốm, cách điện thủy tinh (glass insulator). Do vậy, sử dụng cách điện polymer việc thi công cũng trở nên đơn giản hơn.

Cách điện polymer (polymer insulator) được chế tạo theo tiêu chuẩn IEC 61109

Chuỗi cách điện polymeric (polymer insulator) hay còn gọi là cách điện silicon (silicon insulator), cách điện composite (composite insulator), chuỗi cách điện,..được sử dụng làm cách điện trong các công trình đường dây và trạm biến áp. Sử dụng trong môi trường muối mặn, ô nhiễm.

Được sử dụng làm cách điện cho chuỗi đỡ đơn, đỡ kép, đỡ lèo,… Cách điện cho chuỗi néo đơn, néo kép,… Cách điện đứng trong các trạm biến áp.
